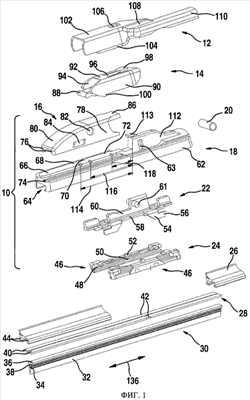

Изобретения относятся к соединительному устройству (10) для шарнирного соединения щетки (28, 30) стеклоочистителя с ее рычагом и щетке стеклоочистителя. Со свободным концом рычага неподвижно соединен соединительный элемент (12), который опорными средствами (88) шарнирно соединен с переходником (22, 24), неподвижно закрепленным на несущем элементе (28) щетки (28, 30). Согласно изобретению предусмотрен основной кожух (18), который охватывает переходник (22, 24) и закрепляется на нем или на несущем элементе (28). Кожух (18) имеет проходящую в продольном направлении (136) направляющую шину (66), на которую с возможностью перемещения в продольном направлении (136) установлен ползунок (16), фиксируемый фиксирующими средствами (68, 70, 72) в различных в продольном направлении (136) направляющей шины (66) положениях на различных расстояниях (114, 116, 118) от имеющегося у основного кожуха (18) направляющего блока (112), который примыкает к обращенному к рычагу щетки стеклоочистителя концу направляющей шины (66). Достигается возможность использования данного соединительного устройства для шарнирного соединения щетки стеклоочистителя с имеющими различное исполнение рычагами. 2 н. и 12 з.п. ф-лы, 9 ил.
