АНОХИН В.И. Отечественные автомобили. - М.: Машиностроение, 1964, с.612, фиг.412. GB 699233 А, 04.11.1953. GB 606740 А, 19.08.1948. SU 341697 A1, 05.07.1972. RU 2228864 C2, 20.05.2004. SU 591344 A1, 25.02.1978.
Имя заявителя:
Мартынюк Николай Павлович (MD), Мартынюк Елена Николаевна (UA)
Изобретатели:
Мартынюк Николай Павлович (MD) Мартынюк Елена Николаевна (UA) Шкилев Владимир Дмитриевич (MD) Белоусов Юрий Васильевич (UA)
Патентообладатели:
Мартынюк Николай Павлович (MD) Мартынюк Елена Николаевна (UA)
Реферат

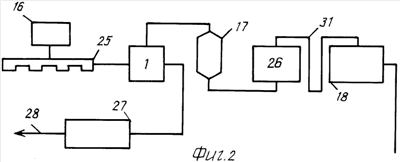

Изобретение относится к машиностроению. Устройство стеклоочистителя ветрового стекла автомобиля содержит подвижный клапан для привода оси, на одном конце которой жестко закреплена щетка для очистки ветрового стекла, золотниковый механизм, включатель, перекидной механизм для изменения направления движения подвижного клапана и обратный клапан. Корпус стеклоочистителя состоит из левой и правой полости, которые соединены с вакуумным трубопроводом и атмосферой. Стеклоочиститель соединен вакуумным трубопроводом через обратный клапан и вакуумный ресивер с блоком эжекторов. Обратный клапан предназначен для автоматического отключения вакуумного привода стеклоочистителя от блока эжекторов при не работающем двигателе. Продолжительность работы стеклоочистителя при не работающем двигателе и наличии разрежения зависит от внутреннего объема ресивера. Достигается увеличение эффективности очистки ветрового стекла. 3 ил.
