JP 2004182080 A, 02.07.2004. EP 0761500 A1, 12.03.1997. DE 102005049566 A1, 20.04.2006. FR 2893891 A1, 01.06.2007. DE 1002748 A1, 12.08.2004. DE 19526589 A1, 23.01.1997. US 2005206511 A1, 22.09.2005. RU 2018454 C1, 30.08.1994. JP 10046952 A, 17.02.1998. JP 2003002115 A, 08.01.2003. JP 2048243 A, 19.02.1990. DE 10302748 A1, 12.08.2004. DE 10012004 A1, 27.09.2001. DE 102007020912 A1, 06.11.2008. JP 5126530 A, 21.05.1993.

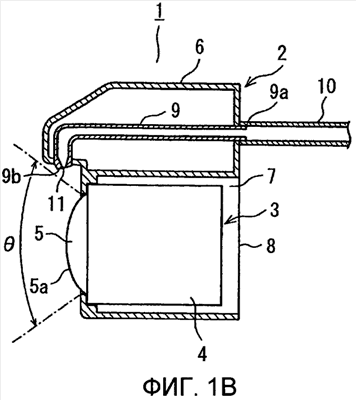

Изобретение относится к вариантам выполнения оболочек бортового оптического сенсора, используемых совместно с оптическим сенсором, и к вариантам выполнения устройств бортовых оптических сенсоров, включающих в себя оболочку бортового оптического сенсора и оптический сенсор. Оболочка бортового оптического сенсора содержит держатель (7), форсунку (9) омывателя и средство нагрева. Держатель предназначен для удержания оптического сенсора (3), имеющего линзу (5). Форсунка осуществляет операции омывания для омывания поверхности (5а) линзы (5) оптического сенсора (3) или поверхности покровного стекла, обращенной к линзе (5), путем распыления промывочной жидкости, поступающей из бачка (15) омывателя, на поверхность (5а) линзы или поверхность стекла. Средство нагрева включает в себя оптическое средство нагрева и средство нагрева форсунки. Оптическое средство нагрева служит для осуществления операции нагрева для нагрева поверхности (5а) линзы (5) оптического сенсора (3), удерживаемого в держателе (7), или поверхности покровного стекла. Средство нагрева форсунки служит для осуществления операции нагрева для нагрева форсунки (9) омывателя. Оптическое средство нагрева и средство нагрева форсунки сформированы из одной и той же детали и объединены в одно средство нагрева. Устройство бортового оптического сенсора содержит вышеуказанную оболочку бортового оптического сенсора и оптический сенсор. Достигается удаление посторонних веществ, прилипающих к поверхности оболочки бортового оптического сенсора. 23 н. и 26 з.п. ф-лы, 94 ил.
