RU 2176200 С2, 27.11.2001. RU 2244643 C1, 20.01.2005. JP 2009127403 A, 11.06.2009. JP 9209888 A, 12.08.1997. JP 2008100670 A, 01.05.2008.
Имя заявителя:
Аленкин Юрий Кириллович (RU)
Изобретатели:
Аленкин Юрий Кириллович (RU)
Патентообладатели:
Аленкин Юрий Кириллович (RU)
Реферат

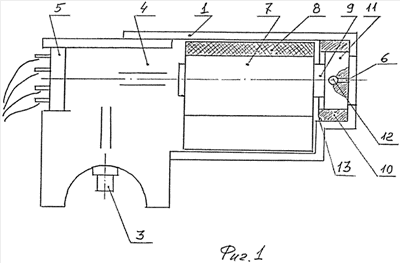

Изобретение относится к автомобильной промышленности, а именно к устройствам, предотвращающим несанкционированное использование автомобилей различных модификаций. Устройство включает корпус (1) с ключом, расположенный внутри корпуса ригель (3), механизм (4) управления ригелем и контактную группу (5), замочную скважину (6) с цилиндровым механизмом (7), расположенные внутри передней части корпуса. Цилиндровый механизм выполнен в виде Т-образного замкового профиля, заключенного в цилиндрическую обечайку (8) с пазом по всей ее длине и с выступающей из цилиндрового механизма вращающейся сердцевиной (9). Перед замковым профилем расположено корончатое кольцо (10), внутри которого помещена обойма (11) в виде диска со сквозным прямоугольным отверстием для ключа. На цилиндрической части диска диаметрально расположены два отверстия, в которых размещены три одинаковых шарика (12). Глубина одного из отверстий соответствует двум диаметрам шарика, а глубина второго - одному диаметру шарика. Ось диаметрально расположенных отверстий обоймы совпадает с длинной осью прямоугольного сквозного отверстия для ключа. В корончатом кольце (10) сзади выполнены две группы из трех пазов (13), диаметрально расположенных относительно друг друга. Т-образный замковый профиль (7) содержит кодовые ПИНы цилиндрической конфигурации. Достигается повышение угоноустойчивости автомобиля. 1 з.п. ф-лы, 3 ил.
