DE 29813911 U1, 26.11.1998. EP 0769426 A2, 23.04.1997. US 2004/100071 A1, 27.05.2004. RU 2100226 C1, 27.12.1997.
Имя заявителя:
ТАКАТА-ПЕТРИ АГ (DE)
Изобретатели:
САМ Норберт (DE)
Патентообладатели:
ТАКАТА-ПЕТРИ АГ (DE)
Приоритетные данные:
24.07.2006 DE 102006034740.4
Реферат

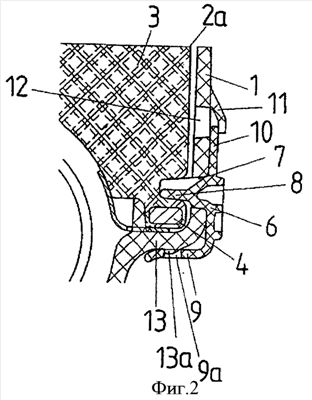

Изобретение относится к вариантам выполнения пакетов для газового мешка, закрепленного на раме, в корпусе модуля подушки безопасности переднего пассажирского сиденья посредством минимум одного зажимного элемента. Согласно первому варианту выполнения пакет газового мешка включает корпус, газовый мешок, установленный в корпусе, в котором газовый мешок крепится на раме, при этом газовый мешок и рама крепятся на корпусе посредством как минимум одного зажимного элемента, расположенного отдельно от рамы. Корпус (1) и зажимной элемент (6) не подвержены деформации в области рамы (4). Газовый мешок (3) заключен в защитную пленку (2а), а зажимной элемент (6) не имеет резьбовых или заклепочных соединений и рассчитан таким образом, что при установке в положение зажима он оказывается от рамы (4) на расстоянии большем, чем толщина предусмотренной защитной пленки (2а) для газового мешка (3). Зажимной элемент (6) фиксируется в положении зажима на расстоянии от рамы (4) и проходит через отверстие в корпусе (1) и простирается над рамой (4). Согласно второму варианту рама крепится на корпусе посредством нескольких зажимных элементов корпуса (1). Корпус выполнен из двух частей, каждая из которых включает несколько зажимных элементов (6). Зажимные элементы (6) выполнены в форме выступов частей корпуса (1). И когда корпус (1) находится в закрытом положении, рама (4) газового мешка (3) зажимается между корпусом (1) и его выступами (20). Обеспечивается возможность зафиксировать раму газового мешка в корпусе подушки безопасности таким образом, чтобы трудоемкость монтажа была невысокой и исключить повреждение защитной оболочки при монтаже газового мешка. 2 н. и 10 з.п. ф-лы. 11 ил.
