US 2005/0225059 А1, 13.10.2005. US 5806879 А, 15.09.1998. DE 19936353 А1, 08.02.2001.
Имя заявителя:
ОТОЛИВ ЭСП, ИНК (US)
Изобретатели:
УИЛЬЯМС Джеффри Д. (US) РОУЗ Лэрри Д. (US)
Патентообладатели:
ОТОЛИВ ЭСП, ИНК (US)
Приоритетные данные:
18.11.2005 US 11/282,336
Реферат

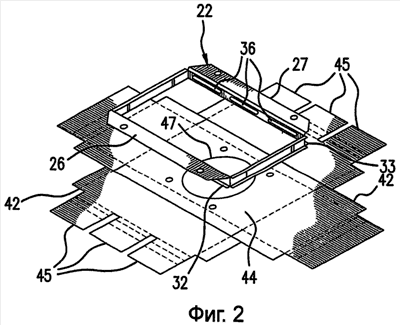

Изобретение относится к области машиностроения, а именно к устройствам и оборудованию транспортных средств для защиты экипажа при столкновении. Кожух для модуля подушки безопасности содержит надувную подушку в компактной конфигурации. Надувная подушка надувается посредством нагнетаемого газа, подаваемого нагнетательным устройством. Согласно первому варианту кожух включает: манжету для крепления кожуха к автомобилю, лотковый узел, выполненный из гибкого материала и закрепленный на манжете, штырь для крепления лоткового узла к манжете и, по меньшей мере, одну петлю на краю лоткового узла и манжеты. По меньшей мере, через одну петлю лоткового узла и манжеты проходит штырь для крепления лоткового узла к манжете. Согласно второму варианту кожух содержит манжету для крепления кожуха к автомобилю, при этом упомянутая манжета содержит автомобильный крепежный фланец для ее крепления к автомобилю и боковую часть, проходящую под углом к автомобильному крепежному фланцу, и штырь для крепления лоткового узла к манжете. Согласно третьему варианту кожух включает манжету для крепления кожуха к автомобилю, при этом манжета содержит автомобильный крепежный фланец для крепления манжеты к автомобилю и множество крючков. Модуль подушки безопасности содержит каждый из вариантов кожуха и стопорный отражатель. Достигается снижение веса модуля подушки безопасности. 6 н. и 14 з.п. ф-лы, 26 ил.
