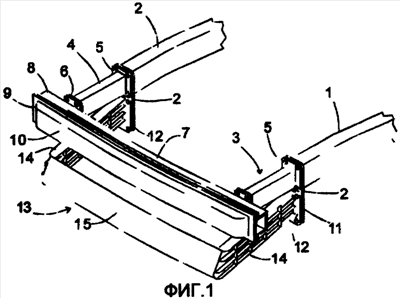

Изобретение относится к бамперной системе для передней части автомобиля. Бамперная система содержит поперечную балку (7) бампера, которая удерживается на жесткой раме (1) автомобиля, деформируемую наружную обшивку бампера, сминаемую структуру (10) и поддерживающую нижнюю зону наружной обшивки несущую часть (13). Сминаемая структура (10) расположена между верхней зоной наружной обшивки и поперечной балкой (7). Несущая часть (13) вместе с несущим поперечную балку (7) деформируемым коробчатым элементом (3) закреплена на фланцевых пластинах (2) рамы. Несущая часть (13) содержит поперечную балку (15) и две соединяющие выполненную в виде С-образного профиля поперечную балку (15) с фланцевыми пластинами (2) консоли (14). Несущая часть (13) выполнена в виде одной части из упругого пластмассового материала. Консоли (14) выполнены в виде I-образного профиля. Наружные плечи С-образного профиля плавно переходят в наружные перегородки каждого I-образного профиля. Достигается уменьшение травмирования пешехода при ударе. 6 з.п. ф-лы, 7 ил.
