ЕР 1004476 А2, 31.05.2000. US 2003/0042281 A1, 06.03.2003. US 4811877 A, 14.03.1989. CA 2587045 A1, 02.11.2007. DE 20218232 U1, 13.03.2003. SU 1785567 A3, 30.12.1992. US 6857545 B2, 22.02.2005.
Имя заявителя:
Пулатов Анатолий Болтаевич (RU)
Изобретатели:
Пулатов Анатолий Болтаевич (RU)
Патентообладатели:
Пулатов Анатолий Болтаевич (RU)
Реферат

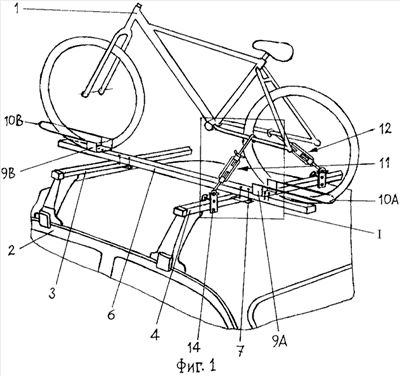

Изобретение относится к автомобильному устройству для транспортировки велосипеда. Устройство содержит средства крепления над крышей автомобиля. Устройство содержит расположенные вдоль велосипеда и снабженные ограничительными элементами опоры для колес. Устройство содержит два стержневых держателя велосипеда регулируемой длины. Держатели снабжены с одного конца крюком для захвата велосипедной рамы, а с противоположного конца шарниром для возможности монтирования держателей сбоку от колеса и поднятия держателей в наклонное относительно велосипеда рабочее положение. Опоры для колес образованы участками продольного несущего бруса, который крепится к поперечным балкам верхнего автомобильного багажника. Боковые ограничительные элементы выполнены в виде закрепленных над брусом U-образных дуг. Держатели выполнены одинаковыми с возможностью их симметричного размещения по сторонам велосипеда в районе заднего колеса для захвата обоих горизонтальных стержней задней вилки. Держатель состоит из двух тяг с резьбовой стяжной муфтой между ними. Шарнир выполнен одностепенным с кольцом на конце тяги, при этом указанное кольцо установлено в параллельной плоскости колеса оси на пластинчатом элементе, который является частью разъемного болтового зажима, охватывающего поперечную балку верхнего автомобильного багажника. Достигается упрощение конструкции. 5 з.п. ф-лы, 3 ил.
