| СПОСОБ И УСТРОЙСТВО ВКЛЮЧЕНИЯ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ ТРАНСПОРТНОГО СРЕДСТВА |  |
Номер публикации патента: 2178363 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B60Q001/08 B60Q001/20 | | Аналоги изобретения: | Руководство по эксплуатации, техобслуживанию и ремонту автомобилей ВАЗ, - М., Ливр, 1998, стр.123. GB 1274989, 21.02.1970. US 5120981, 09.06.1992. DE 2132497, 22.08.1974. DE 2008200, 18.01.1973. |
| Имя заявителя: | Открытое акционерное общество "АВТОВАЗ" | | Изобретатели: | Метальников П.М.
Зайцев В.А. | | Патентообладатели: | Открытое акционерное общество "АВТОВАЗ" |
Реферат | |

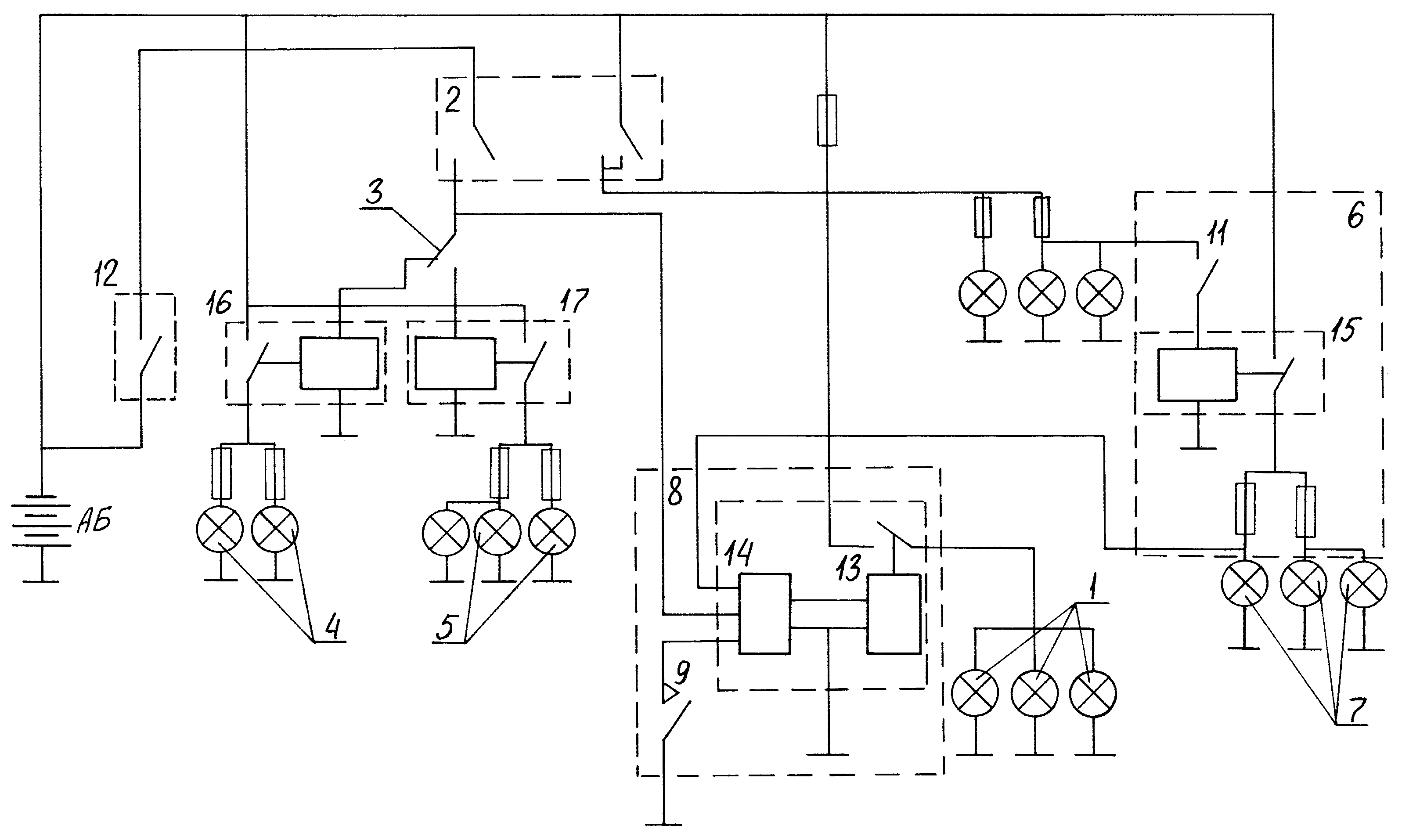

Изобретение относится к электрическим схемам транспортного средства, а именно к схемам включения наружного освещения, и может использоваться в качестве способа и устройства включения задних противотуманных фонарей транспортного средства. Устройство включения задних противотуманных фонарей транспортного средства содержит переключатель наружного освещения, переключатель режимов фар ближнего/дальнего света, цепь включения и питания головных противотуманных фар и схему коммутации с выключателем задних противотуманных фонарей. Схема коммутации содержит электромагнитное реле, силовые контакты которого включены в цепь электропитания задних противотуманных фонарей в обход выключателя зажигания. Управляющая обмотка реле соединена с цепью включения и питания головных противотуманных фар и цепью между переключателем наружного освещения и переключателем режимов работы фар через блок управления. К блоку управления подключен также выключатель задних противотуманных фонарей, снабженный механизмом самовозврата контактов в исходное положение после прекращения воздействия на его нажимной элемент. Техническим результатом изобретения является улучшение функционального использования и снижение энергозатрат задних противотуманных фонарей транспортного средства. 2 с. и 5 з. п. ф-лы, 1 ил.
|
