ПЕРЕДВИЖНАЯ УСТАНОВКА ДЛЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ ГАЗА

Номер публикации патента: 2183571

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000129288/28		Получить полное описание патента

Реферат

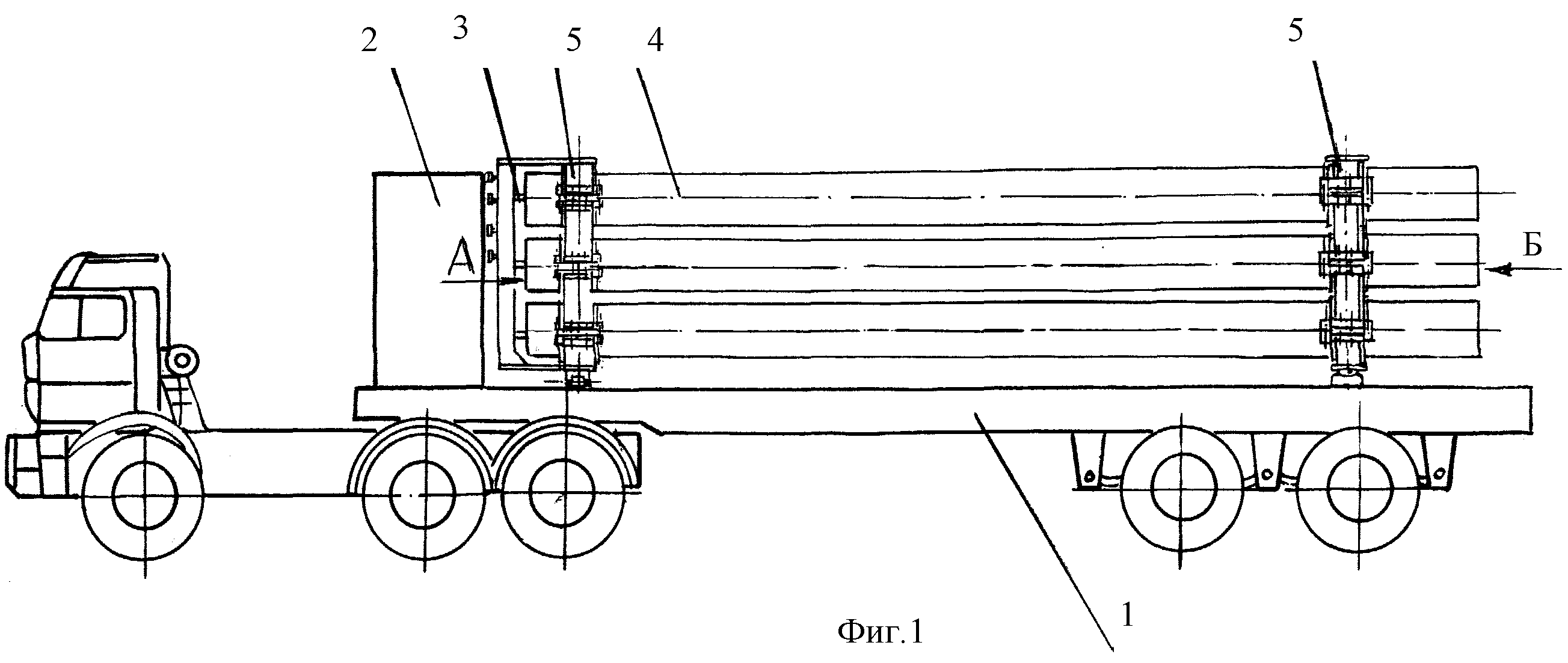

Изобретение относится к транспортным средствам. Передвижная установка для транспортирования и хранения газа содержит транспортное средство, на раме 1 которого размещена газораспределительная станция 2, соединенная системой трубопроводов 3 с пакетом длинномерных сосудов 4 высокого давления. Пакет сосудов прикреплен к раме по концам посредством приспособлений 5 для фиксации, выполненных в виде съемных балок, размещенных между рядами сосудов поперек пакета с возможностью фиксации между собой. Смежные балки снабжены зеркально размещенными полуцилиндрическими ложементами с элементами фиксации от осевого смещения в виде выступ-впадина, взаимодействующими с ответными элементами на корпусе сосудов. Одни концы сосудов со стороны распределительной станции жестко закреплены в ложементах, а другие закреплены с возможностью перемещения в пределах радиального зазора. Элементы фиксации на каждом жестко закрепленном конце сосуда выполнены трапецеидального сечения, причем величина меньшего основания трапеции выступа не менее средней линии трапеции впадины. На другом конце поверхности впадин и выступов разделены упругим элементом. Изобретение повышает надежность. 1 з.п. ф-лы, 4 ил.
