ПНЕВМОКАРКАСНОЕ ЗВЕНО И АВТОМОБИЛЬ ДЛЯ СКЛАДЫВАНИЯ, ПОГРУЗКИ И ПЕРЕВОЗКИ ЗВЕНЬЕВ МОБИЛЬНОГО ПАРОМНО - МОСТОВОГО ПАРКА | |
Номер публикации патента: 2174571 | |
Редакция МПК: | 7 | Основные коды МПК: | E01D015/14 B60P003/022 B63B035/36 | Аналоги изобретения: | SU 237008 А1, 05.05.1969. US 4754723 А, 05.07.1988. FR 2769888 А, 11.09.1988. |
Имя заявителя: | Шахворостов Николай Гавриилович | Изобретатели: | Шахворостов Н.Г. Дехтевич А.И. Хаджиева Я.Я. Хиникадзе А.В. Уневский Э.Ю. Поддубный С.И. Зотов Ю.М. | Патентообладатели: | ООО Научно-технический центр "ВЕРСИЯ" |
Реферат | |

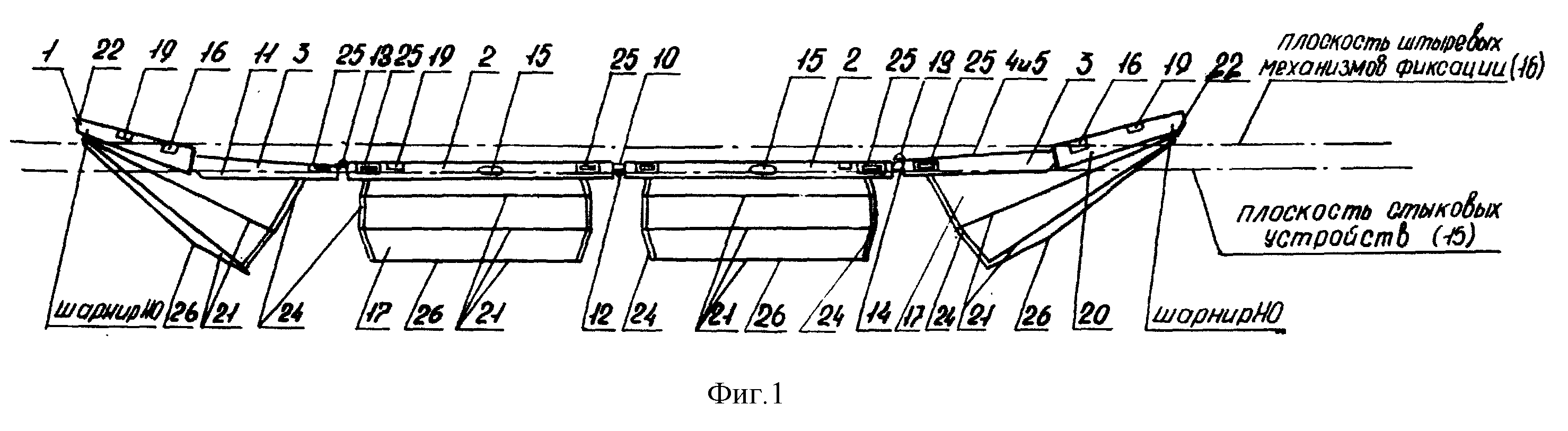

Изобретение относится к переправочно-мостовым средствам, перевозимым на автомобилях. Пневмокаркасное звено (1) паромно-мостового парка содержит два средних (2) и два крайних (3) контейнера, верхняя часть - палуба которых представляет собой несущий лист с прутками, усиленный узлами жесткости, и расположенные под каждым контейнером пневмокаркасные поплавки (17) с фермами, сопряженными посредством тросиков со стягивающими устройствами. Средние контейнеры соединены между собой двумя палубными замками и в нижней плоскости открытого среза контейнеров двумя скуловыми петлями. Каждый крайний контейнер шарнирно соединен со средним контейнером в плоскости палубы тремя палубными петлями и двумя скуловыми замками, расположенными на уровне нижнего открытого среза контейнеров. На транцах звена кососимметрично расположены на одинаковом расстоянии от продольной оси в одной плоскости по два стыковых устройства и по два штыревых механизма фиксации звеньев в линию моста или парома. Ферма, ближайшая к тыльной стороне несущего листа палубы, жестко закреплена в контейнере, а наиболее удаленная ферма оснащена защитным листом прочного материала. Изобретение повышает технико-тактические показатели. 2 с. и 13 з.п. ф-лы, 33 ил.
|
