Кочетов Олег Савельевич (RU) Муравей Леонид Андреевич (RU) Веряскин Алексей Александрович (RU) Новичков Серафим Алексеевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

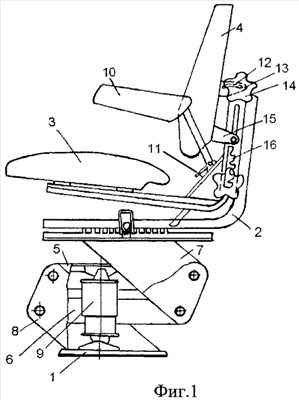

Изобретение относится к конструкции сидений. Сиденье содержит основание, каркас с подушкой и спинкой, связанные между собой посредством направляющего устройства. Цилиндрическая винтовая пружина расположена в средней части и опирается одним концом в верхнюю крышку подвески, а другим - на подвижный кольцевой фланец гидравлического демпфера. Снизу и сверху пружины расположены втулочные упругие элементы из эластомера, один из которых размещен в серьге нижнего опорного фланца, а другой - в верхней крышке подвески, в кронштейнах которой зафиксирована ось. Гидравлический демпфер образован двумя соосными цилиндрическими гильзами. Между внешней и внутренней гильзами образована герметичная кольцевая полость. Верхняя часть полости закрыта подвижным кольцевым фланцем с уплотнениями, а нижняя герметично закрыта кольцевой шайбой. В кольцевой полости размещен кольцевой поршень с дросселирующими отверстиями. Поршень шарнирно соединен посредством трех тяг с кольцевым фланцем, на который опирается пружина. Направляющий стержень установлен коаксиально гильзам. Нижний конец стержня жестко связан с нижним опорным фланцем. На верхнем конце стержня закреплен опорный элемент из эластомера, взаимодействующий с упором, расположенным на верхней крышке подвески. Достигается повышение эффективности виброизоляции. 2 ил.
