Аржанников Борис Алексеевич (RU) Фролов Леонид Александрович (RU)
Патентообладатели:
Аржанников Борис Алексеевич (RU)
Реферат

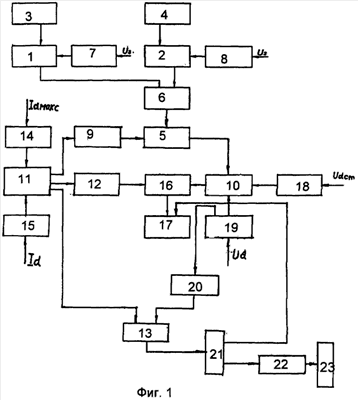

Изобретение относится к электротехнике, в частности к регулированию напряжения, и может найти применение в устройствах для автоматического регулирования напряжения в контактной сети на электрифицированном железнодорожном транспорте. Устройство содержит два блока выделения предельного значения напряжения в контактной сети (1), (2), блоки измерения напряжения в контактной сети (3), (4), элемент ИЛИ (6), блок вычисления уровня напряжения на подстанции (16), блок формирования команд трансформатора (17), задатчики минимального значения напряжения в контактной сети (7), (8), блок формирования сигнала перегрузки по току (11), блок перегрузки по току подстанции (15), задатчик максимального тока (14), блок формирования сигнала стабилизации напряжения подстанции (10), задатчик уровня стабилизации напряжения подстанции (18), блок измерения напряжения трансформатора подстанции (19), блок формирования сигнала повышения уровня стабилизации напряжения (5), блок формирования сигнала запрета повышения уровня стабилизации напряжения (9), блок формирования сигнала понижения уровня стабилизации напряжения подстанции (12), блок вычисления уровня напряжения подстанции (16), элемент И (13), блок контроля минимального уровня напряжения стабилизации (20), блок формирования сигнала команды отмены стабилизации напряжения и включения коммутирующего блока перевода трансформатора на естественную характеристику (21), блок временной задержки коммутирующего блока (22), коммутирующий блок (23). Техническим результатом является возможность регулирования напряжения не только в контактной сети, но и на тяговой подстанции. 2 ил.
