| УЗЕЛ КРЕПЛЕНИЯ КОНТАКТНОЙ ПОДВЕСКИ НА ЖЕСТКОЙ ПОПЕРЕЧИНЕ |  |
Номер публикации патента: 2184042 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B60M001/20 | | Аналоги изобретения: | МАРКОВ А.С. Контактные сети. - М.: Транспорт, 1991 с.56. SU 182761, 09.06.1966. SU 1331680, 23.08.1987. RU 1574001, 10.11.2000. RU 1490301, 10.09.2000. DE 2227474, 23.01.1975. |
| Имя заявителя: | Закрытое акционерное общество "Универсал-контактные сети" | | Изобретатели: | Иванов А.В.
Румянцев К.А.
Буталов С.Л.
Довгалев Ю.Л. | | Патентообладатели: | Закрытое акционерное общество "Универсал-контактные сети" |
Реферат | |

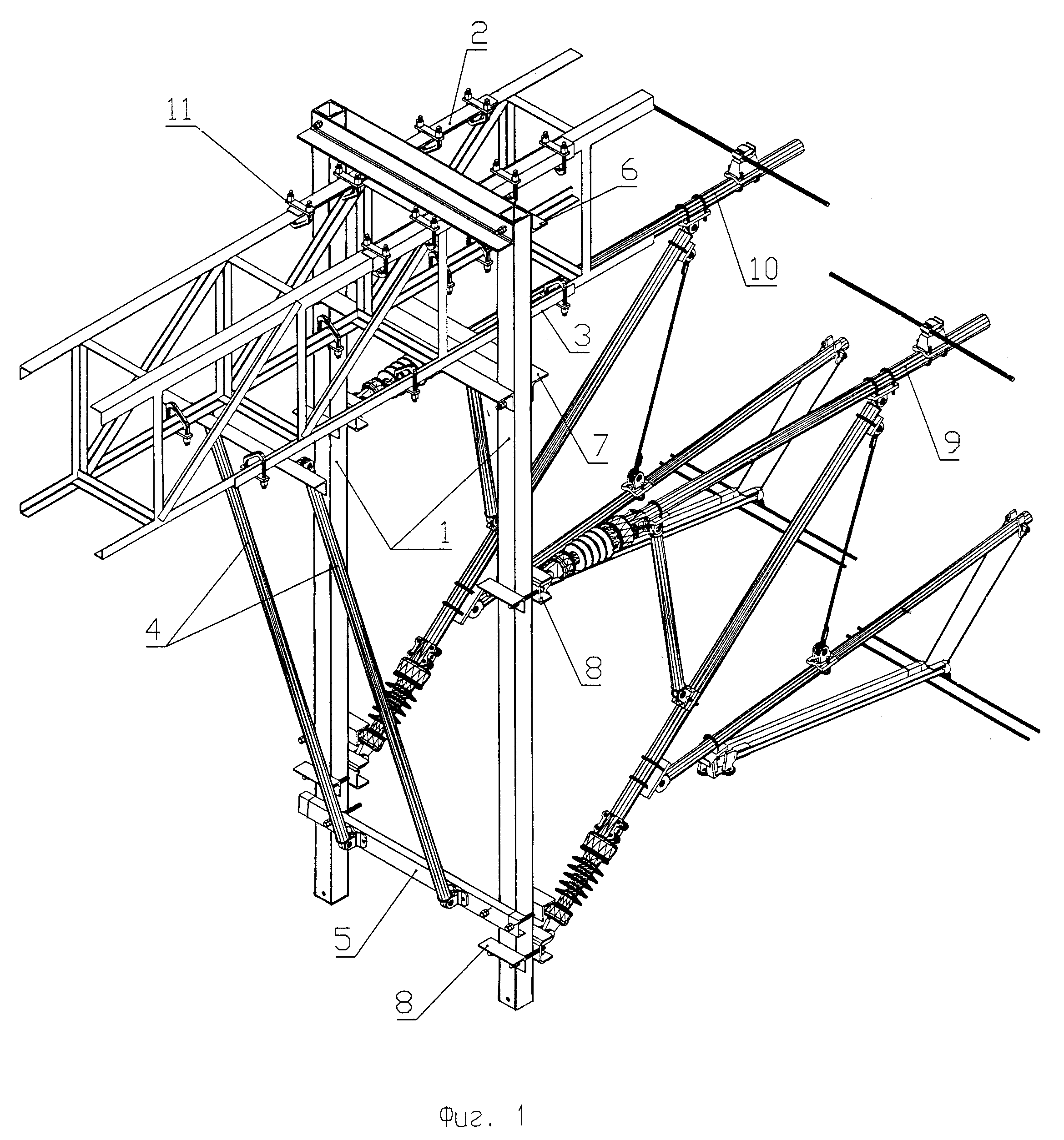

Изобретение относится к области электрификации железных дорог, в частности к устройствам для подвески несущего троса и проводов контактной сети на жестких поперечинах. Узел крепления контактной подвески на жесткой поперечине включает стойку с элементами крепления ее на жесткой поперечине и консоль, а также верхний и нижний параллельные пояса. Несущий трос и контактные провода контактной подвески установлены на консолях. Стойка выполнена в виде одной или двух вертикальных балок, жестко связанных с упорным элементом, закрепленным на дополнительном элементе жесткости нижнего пояса жесткой поперечины, и опорным элементом, закрепленным на дополнительном элементе жесткости верхнего пояса жесткой поперечины. При этом стойка снабжена одним или двумя подкосами, связывающими ее с нижним поясом жесткой поперечины. Достигаемый технический результат - обеспечение равномерной передачи нагрузки от несущего троса и контактного провода на жесткую поперечину. 4 з.п. ф-лы, 2 ил.
|
