| СЕКЦИОННЫЙ ИЗОЛЯТОР КОНТАКТНОЙ СЕТИ (ВАРИАНТЫ) |  |
Номер публикации патента: 2172684 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B60M001/18 | | Аналоги изобретения: | SU 335184 A, 24.04.1972. DE 19734309 C1, 04.02.1999. US 1535733 A, 28.04.1925. SU 1527032, 07.12.1989. DE 2936822 A1, 26.03.1981. DE 3027406 A1, 22.10.1981. |
| Имя заявителя: | ГП Московский энергомеханический завод МПС РФ | | Изобретатели: | Ютанов В.Н.
Крикун Н.М.
Суворов Г.А.
Жданов В.В.
Кургузенков В.В. | | Патентообладатели: | ГП Московский энергомеханический завод МПС РФ
Проектно-конструкторское бюро ЦЭ МПС РФ |
Реферат | |

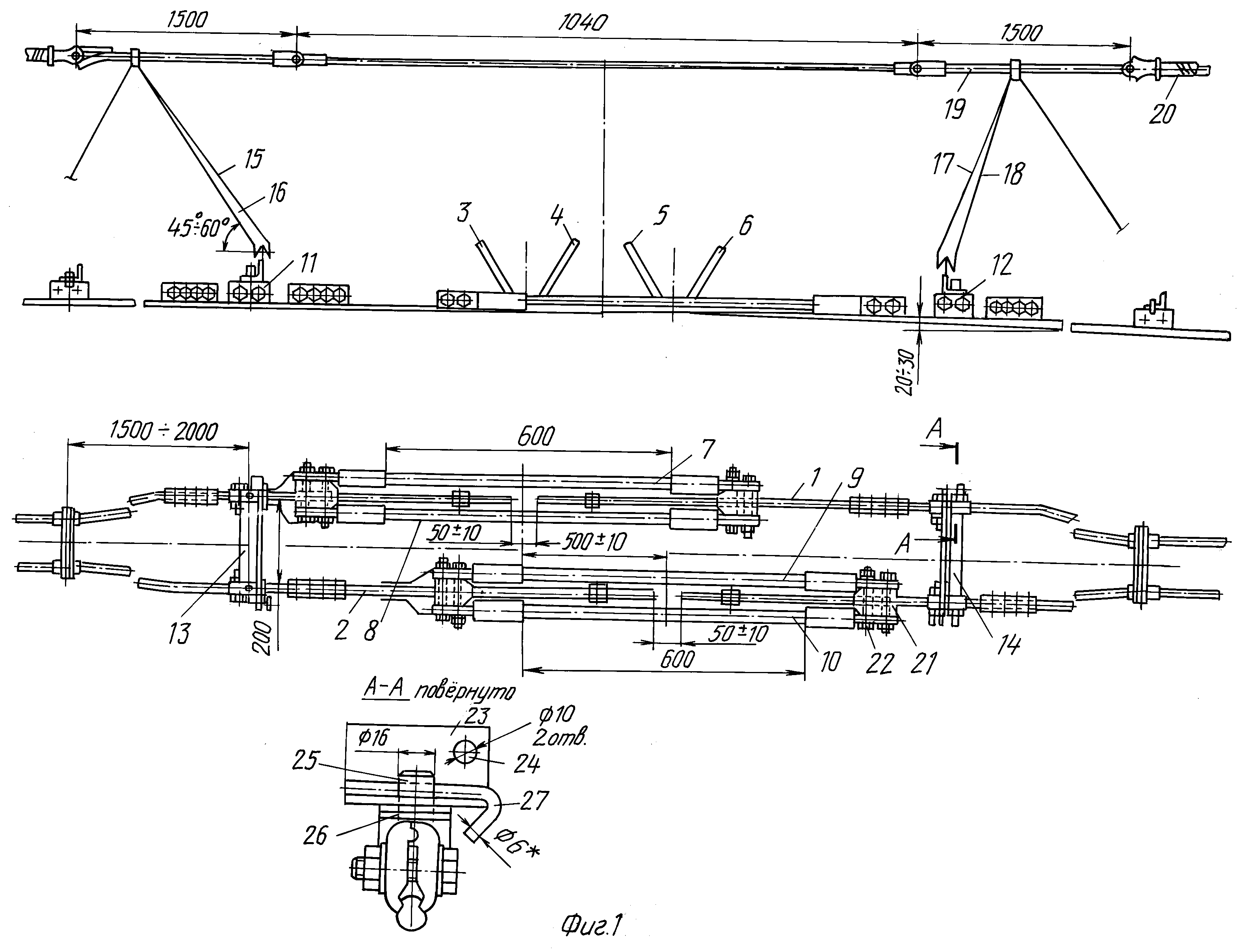

Изобретение относится к области электрификации железных дорог, в частности к секционированию участков контактной сети. По первому варианту секционный изолятор выполнен с двумя изолирующими вставками. Каждая включает в себя скользуны с дугогасящими рогами, закрепленные между натяжными изолирующими элементами со смещением в продольном направлении относительно друг друга. На фиксирующих зажимах смонтированы распорки. На них закреплены струны, связанные с несущим тросом. Нижняя плоскость скольжения изолятора расположена на 20-30 мм выше соседних точек подвеса контактного провода. В соответствии с другим вариантом имеются два стержневых изолирующих элемента, концы которых вместе с соответствующими концами контактного провода помещены между центральными частями кронштейнов П-образной формы. Последние своими отогнутыми концами скреплены с направляющими, на которых закреплены скользуны. Подвес прикреплен к концам горизонтальных стенок направляющих. В третьем варианте выполнения изолятор включает в себя изолирующий элемент, по обе стороны от которого установлены скользуны, с обеспечением воздушной изоляции их друг от друга и от указанного изолирующего элемента. 3 с. и 20 з.п.ф-лы, 4 ил.
|
