УСТРОЙСТВО ДЛЯ ЗАЩИТЫ КОНТАКТНОГО ПРОВОДА ОТ ПЕРЕЖОГА

Номер публикации патента: 2165857

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000122339/28		Получить полное описание патента

Реферат

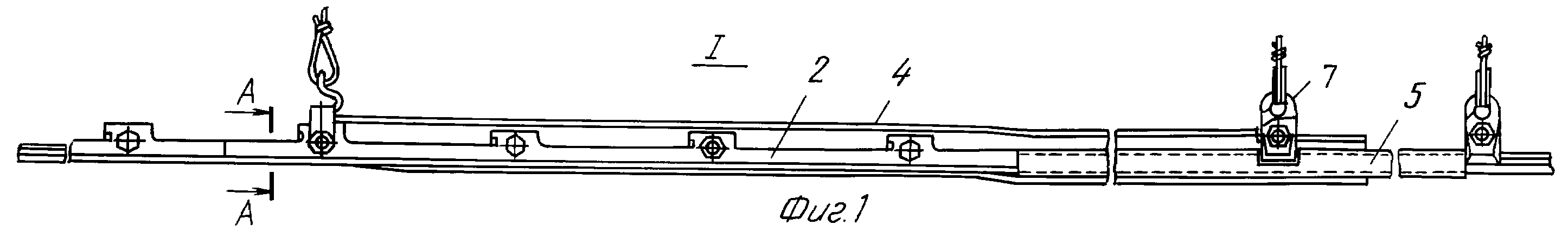

Изобретение относится к области электрифицированного железнодорожного транспорта и может быть использовано для защиты контактных проводов от воздействия электрической дуги на воздушных промежутках. Устройство для защиты контактного провода от пережога содержит закрепленные на контактном проводе экранирующие полосы, которые охватывают его с двух сторон и имеют в нижней части профиль, соответствующий пазу контактного провода, и болтовые соединения полос. Устройство снабжено изолирующим узлом, которое выполнено в виде трубок различного диаметра, установленных на контактном проводе, при этом трубка меньшего диаметра размещена в трубке большего диаметра на части ее длины. Трубка меньшего диаметра установлена встык между концом полосы и струновым зажимом, размещенным на контактном проводе, и размещена в трубке большего диаметра на расстоянии 0,5-1,0 м. Стыки полос с разных сторон провода выполнены со сдвигом на, по меньшей мере, два болтовых соединения. В верхней части полос выполнены выступы, которые обеспечивают плотное прилегание полос к пазу контактного провода. Общая длина полос составляет 5,5-6,5 м, трубка большего диаметра имеет длину 1,4-1,6 м и длина трубки меньшего диаметра составляет 5,5-6,5 м. Достигаемый технический результат - повышение надежности работы устройства, увеличение конструктивного расстояния между ветвями воздушного промежутка, препятствующего распространению электрической дуги на 30-40%. 4 з.п. ф-лы, 4 ил.
