RU 2321504 С1, 10.04.2008. SU 317840 А1, 19.10.1971. SU 186242 А1, 12.09.1966. US 5718300 А, 17.02.1998.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Пензенский государственный университет" (ПГУ) (RU)
Изобретатели:
Грабовский Александр Андреевич (RU) Беляев Евгений Сергеевич (RU) Белов Владимир Федорович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Пензенский государственный университет" (ПГУ) (RU)
Реферат

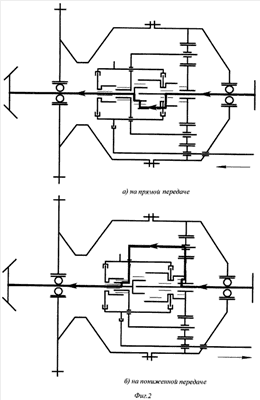

Изобретение относится к ведущим мостам транспортных средств. Двухскоростная главная передача содержит корпус в виде картера редуктора (1) и крышки (2) с коронным зубчатым колесом (3), соединяющихся между собой посредством резьбовых элементов (4). В осевой зоне корпусных элементов выполнены посадочные места под подшипники качения, на которые опирается ведущий вал, разделенный на входной валик (5) и выходной валик (6), на шлицах которого устанавливается фланец (9). В середине входного валика (6) монтируется солнечная шестерня (12), а ближе к концу внутренней его части устанавливается муфта (13) включения прямой и понижающей передач, которая снабжена синхронизатором (14). На внутреннем конце выходного валика (6) смонтировано трехлучевое водило (16), на шипах лучей которого на подшипниках (17) установлены сателлиты (18). В средней части выходного валика (6) установлена муфта (19) включения понижающей передачи, снабженная синхронизатором (20). Достигается увеличение ресурса планетарного редуктора и повышение тягового усилия на ведущих колесах. 3 з.п. ф-лы, 2 ил.
