SU 522971 A1, 30.07.1976. RU 2248891 C1, 27.03.2005. RU 2160192 C1, 10.12.2000. JP 59190026 А, 27.10.1984. US 2228581 А, 14.01.1941.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (RU)
Изобретатели:
Александров Евгений Борисович (RU) Дзоценидзе Тенгиз Джемалиевич (RU) Кабанин Павел Александрович (RU) Козловская Мария Андреевна (RU) Лушников Александр Николаевич (RU) Недялков Аркадий Петрович (RU) Семикин Сергей Николаевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (RU)
Реферат

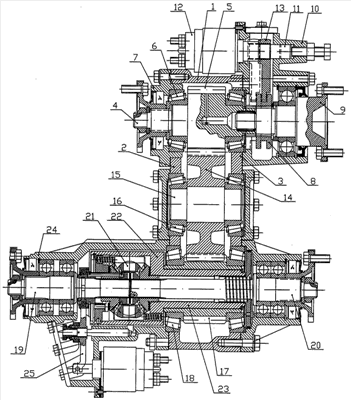

Раздаточная коробка предназначена для использования в трансмиссии трехосного транспортного средства. Она содержит корпус (1) в виде футляра с параллельными несущими стенками (2) и (3). В стенке (2) и крышке (7) расположен входной вал (4) с зубчатым колесом (5). В стенке (3) и крышке (10) соосно с валом (4) установлен вал (9) для привода заднего ведущего моста, соединяемый с валом (4) зубчатой муфтой (8). В стенках (2, 3) расположен промежуточный вал (15) с зубчатым колесом (14), с которым зацеплено зубчатое колесо (17), установленное в стенках (2, 3) на подшипниках (18). Выходные валы (19) и (20) для привода переднего ведущего моста и другого заднего ведущего моста имеют связь между собой посредством конического дифференциального механизма (21), закрытого колпаком (24). Водило (22) механизма (21) сделано в виде ступенчатого патрона, шейка (23) которого вставлена в осевое отверстие в зубчатом колесе (17). Достигается повышение надежности раздаточной коробки и расширение ее функциональных возможностей. 1 з.п. ф-лы, 1 ил.
