УЗЕЛ ПРИВОДНОГО КОЛЕСА

Номер публикации патента: 2378134

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007104319/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B60K017/06   B60K006/10
Аналоги изобретения: SU 1399188 A1, 30.05.1988. SU 1776580 A1, 23.11.1992. RU 2100217 C1, 27.12.1997. GB 2121742 A, 27.12.1997.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)
Изобретатели: Сидыганов Юрий Николаевич (RU)
Онучин Евгений Михайлович (RU)
Шемякин Антон Вадимович (RU)
Изосимов Андрей Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)

Реферат

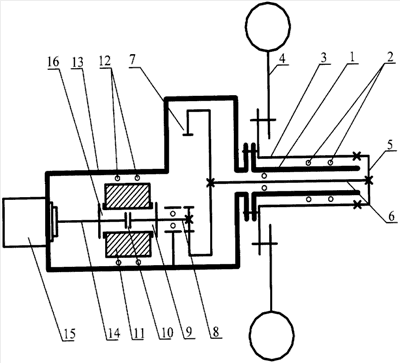

Изобретение относится к узлам шасси самоходных машин и может быть использовано в транспортном и технологическом машиностроении. Узел приводного колеса содержит полую неподвижную цапфу с установленной на ней с возможностью неограниченного вращения ступицей, к которой посредством зубчатой муфты присоединен ведомый вал редуктора. Ведущий вал двигателя, например, при помощи трансмиссии соединен с двигателем. Редуктор дополнительно снабжен маховиком, позволяющим аккумулировать энергию, установленным при помощи подшипников в корпусе редуктора и соединенным через электромагнитные муфты с ведущим валом редуктора и двигателем. Ведущий вал редуктора также при помощи электромагнитной муфты соединен с валом двигателя. Технический результат - временное аккумулирование энергии колеса для последующего ее использования при разгоне транспортного средства. 1 ил.
