СПОСОБ ИЗГОТОВЛЕНИЯ РЕЗЕРВУАРА ИЗ ТЕРМОПЛАСТИЧНОЙ ПЛАСТМАССЫ ПУТЕМ ЭКСТРУЗИОННО - РАЗДУВНОГО ФОРМОВАНИЯ, А ТАКЖЕ ПРИСОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ИСПОЛЬЗОВАНИЯ ПРИ ТАКОМ СПОСОБЕ

Номер публикации патента: 2425750

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2009148309/05

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B29C049/04 B29C049/20 B29C049/54 B29C065/56 B60K015/03
Аналоги изобретения:	ЕР 1211196 А1, 05.06.2002. DE 10237187 А1, 31.07.2003. ЕР 0595158 А1, 04.05.1994. US 5103865 A, 14.04.1992. JP 6285963 A, 11.10.1994. SU 1819222 A3, 30.05.1993. RU 2004121974 A, 10.03.2005.

Имя заявителя:	КАУТЕКС ТЕКСТРОН ГМБХ УНД КО. КГ (DE)
Изобретатели:	ВОЛЬТЕР Герд (DE)
Патентообладатели:	КАУТЕКС ТЕКСТРОН ГМБХ УНД КО. КГ (DE)
Приоритетные данные:	25.05.2007 DE 102007024677.5

Реферат

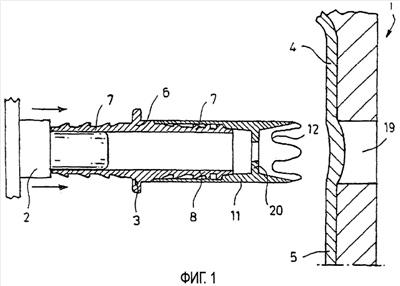

Изобретение касается способа для изготовления резервуара из термопластичной пластмассы путем эксрузионно-раздувного формования и присоединительного элемента для такого способа. Резервуар во время этого формования состоящего внутри из нескольких частей (1) инструмента оснащается, по меньшей мере, одним пронизывающим его стенку (4) присоединительным элементом (3). Причем стенку (4) резервуара в еще пластифицированном состоянии пробивают частью присоединительного элемента (3). При этом присоединительный элемент (3), по меньшей мере, в частичных областях входит со стенкой (4) резервуара в неразъемное соединение по материалу. Присоединительный элемент (3) оснащают проникающим острием, а при проникновении через стенку резервуара присоединительный элемент (3) вводится в предусмотренную в инструменте матрицу. Последнюю располагают на обращенной от присоединительного элемента (3) стороне стенки (4) резервуара. Присоединительный элемент (3) выполнен из двух частей, причем одна часть выполнена в виде съемного режущего элемента (11). Режущий элемент (11) служит в качестве пронизывающего острия для пробивания стенки (4) резервуара в еще пластическом состоянии. Технический результат, достигаемый при использовании способа по изобретению, заключается в том, что при изготовлении емкости обеспечивается возможность закрепления на ней присоединительных элементов с использованием самых простых средств и сведения к минимуму при этом возможных мест утечек углеводородов в стенке емкости. 2 н. и 14 з.п. ф-лы, 4 ил.
