КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

Номер публикации патента: 2179117

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000104047/28		Получить полное описание патента

Реферат

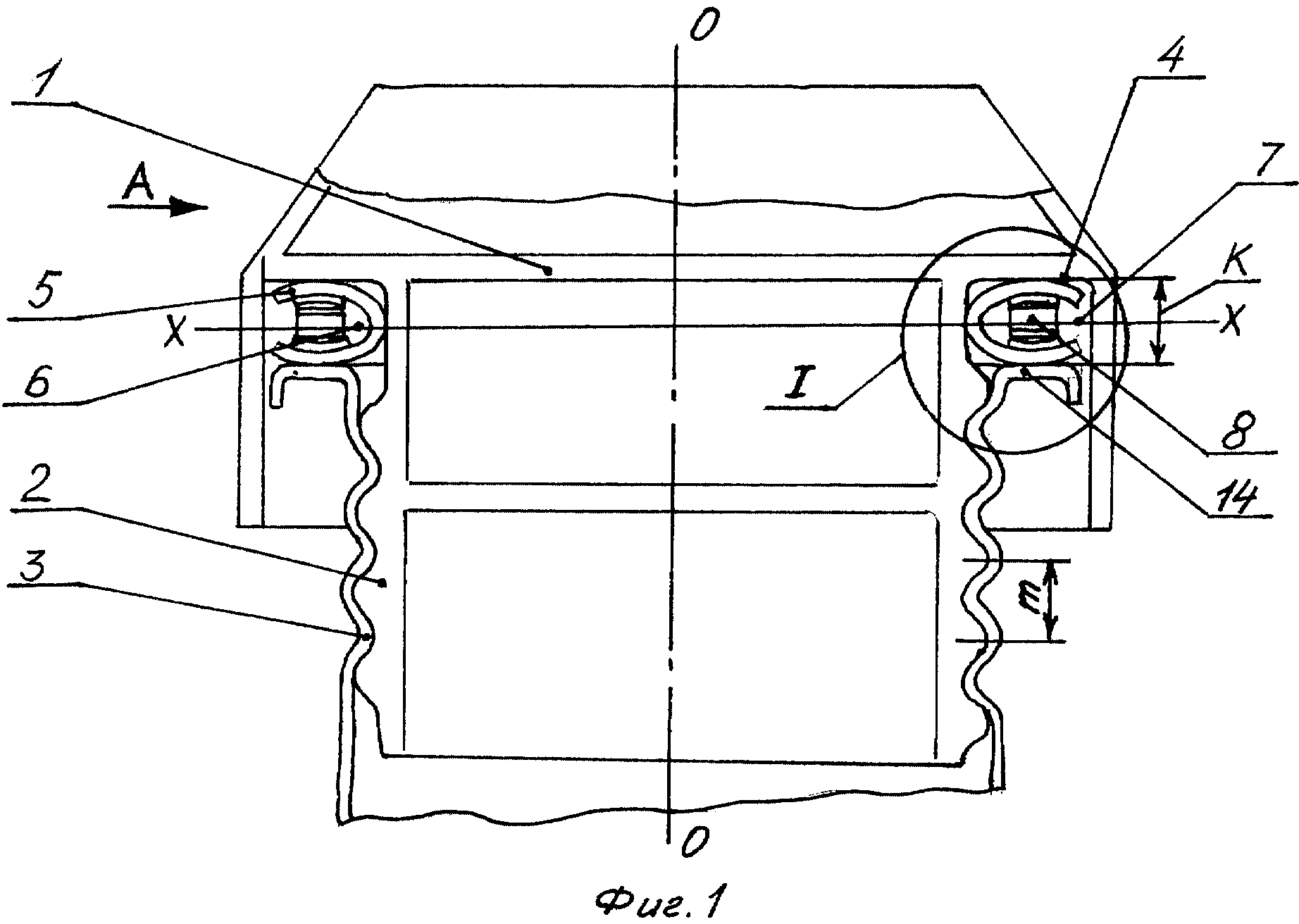

Изобретение относится к системам питания двигателей внутреннего сгорания и имеет прямое отношение к крышкам, герметизирующим заливную горловину топливного бака после заправки его топливом. Крышка заливной горловины топливного бака содержит корпус (1) с резьбовым наконечником (2) для вкручивания в заливную горловину (3) топливного бака и размещенную на названном наконечнике между его резьбовым участком и опорным торцем (4) корпуса пробки кольцевую прокладку (5) из эластичного материала. Отличительной особенностью является то, что прокладка (5) выполнена полой и имеет сквозной разрез (7) вдоль поверхности, расположенной с противоположной от наконечника стороны, при этом в полости (6) прокладки (5) размещен упругий, деформируемый в осевом направлении и обладающий памятью формы кольцевой элемент (8). Последний может быть выполнен в виде тарельчатой пружины, контакт которой с внутренними стенками полости (6) прокладки может осуществляться через промежуточные армирующие элементы (9 и 10), расположенные симметрично плоскости Х-Х, нормальной к оси O-O резьбового наконечника (2), и поперечное сечение которых в основном повторяет форму внутренних стенок (11 и 12) полости прокладки. Для четкой ориентации в полости прокладки тарельчатая пружина (8) по своему внутреннему периметру снабжена центрирующими выступами, направленными в сторону ее оси, совпадающей с осью O-O. Технический результат заключается в повышении надежности герметизации узла сопряжения пробки с заливной горловиной топливного бака. 4 з.п. ф-лы, 5 ил.
