RU 78869 U1, 10.12.2008. JP 4287821 A, 13.10.1992. EP 1052384 A2, 15.11.2000.
Имя заявителя:
Общество с ограниченной ответственностью "Управление регионального сотрудничества" (RU)
Изобретатели:
Данченко Николай Михайлович (RU) Кощенко Вячеслав Николаевич (RU) Дерр Евгений Александрович (RU) Морозов Сергей Дмитриевич (RU) Ворожейкин Игорь Александрович (RU) Дубовиков Владимир Васильевич (RU) Денисов Сергей Петрович (RU) Гилимханов Юнир Фанович (RU) Никончук Михаил Дмитриевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Управление регионального сотрудничества" (RU)
Реферат

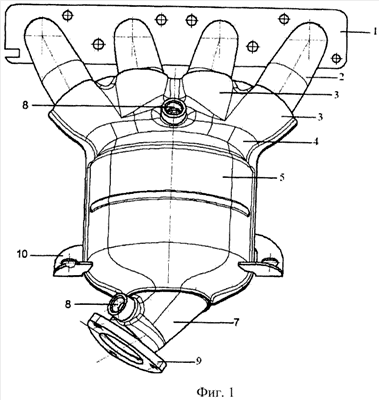

Изобретение относится к области машиностроения, а именно к трубе приемной глушителя с нейтрализатором. Труба включает коллекторный фланец, соединенный с четырьмя входными элементами в виде гнутых патрубков, попарно сочлененных с входным газоприемником катализаторной части, состоящей из двух полукорпусов, сваренных между собой по контуру плоскости разъема, и объединяющей в единое целое входной газоприемник и корпус каталитического блока, также имеется выходной патрубок с фланцем. Четыре входных патрубка, установленных по ходу движения отработанных газов, имеют форму конуса, размеры и угол уклона которого одинаковые у всех патрубков, но не более 8°. Все патрубки имеют одинаковый радиус поворота в одной плоскости, переходящий в прямой участок. Патрубки соединены с газоприемником посредством парных входных каналов газоприемника, который вместе с катализаторной частью приближен к коллекторному фланцу. Газоприемник размещен таким образом, что расстояние между привалочной плоскостью коллекторного фланца и осью втулки кислородного датчика, расположенного перед корпусом катализаторной части, составляет не более 115,6 мм. Центральная ось газоприемника и корпуса катализаторной части расположены под углом 24° по отношению к привалочной плоскости коллекторного фланца. К корпусу катализаторной части присоединен цельноштампованный выходной патрубок. Достигается возможность увеличения ресурса приемной трубы и повышения качества очистки отработанных газов. 1 з.п. ф-лы, 3 ил.
