ЕР 1186453 А1, 13.03.2002. ЕР 1299257 B1, 03.01.2007. US 2004036316 А1, 26.02.2004. RU 2326770 C1, 20.06.2008.
Имя заявителя:
Общество с ограниченной ответственностью "МОБИЛЬ" - ООО "Мобиль" (RU)
Изобретатели:
Крупеня Виктор Николаевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "МОБИЛЬ" - ООО "Мобиль" (RU)
Реферат

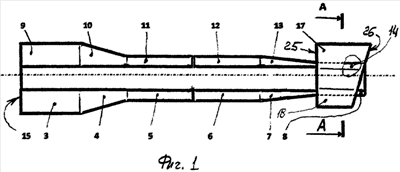

Изобретение относится к области транспортного машиностроения. Способ изготовления бруса безопасности для получения конструкции из металлического листа с расчетными параметрами заключается в том, что заготовку выполняют с поверхностями, предназначенными для закрепления сваркой ко внутренней панели двери легкового автомобиля. Тонколистовой материал подвергают обработке упругопластическим деформированием для получения заданного объемного профиля бруса безопасности. Аркообразные профили бруса безопасности выполняют бесшовными. Полочки отбуртовок неравны между собой по вылету, а торцы выполнены параллельными с размерами длины арки в 567 мм. Максимальная ширина отбуртовки полочек составляет 76 мм. На виде в плане внутренняя поверхность профиля арки снабжена тремя изгибами, два из которых плоскопараллельны, а промежуточный выполнен под наклоном к сопряженным с ним участкам арки. Отбуртовку выполняют с поверхностями, различными по углу наклона отбуртовок, формообразующих арку со стороны торца. Поверхности арок деталей соединяют контактной сваркой после получения заготовок пластическим многоцикличным обкатным силовым деформированием форм тонколистового металла, которое производят по промодели или матрице. Достигается снижение веса без потери прочности бруса безопасности. 5 ил.
