RU 14906 U1, 10.09.2000. US 4682811 A, 28.07.1987. US 4489975 A, 25.12.1984. US 1918475 A, 18.07.1933. КРАЙНЕВ А. Механика машин. Фундаментальный словарь. - М.: Машиностроение, 2000, с.504-505. SU 566515 A3, 25.07.1977. US 4526417 A, 02.07.1985. DE 2358186 A1, 28.05.1975.
Имя заявителя:
Общество с ограниченной ответственностью Проектно-производственная фирма "Автодизайн" (RU)
Изобретатели:
Екимов Сергей Варламович (RU) Анисимов Юрий Николаевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью Проектно-производственная фирма "Автодизайн" (RU)
Реферат

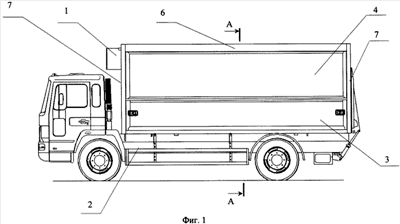

Изобретение относится к транспортному машиностроению, а именно к устройству раскрывания борта кузова-фургона. Кузов-фургон (1), установленный на шасси грузового автомобиля (2), содержит боковой борт, разделенный по горизонтали на нижнюю (3) и верхнюю (4) части, раскрывающиеся соответственно вниз и вверх. Части борта связаны между собой посредством кривошипно-ползунных механизмов, в которых нижняя часть борта является его начальным звеном. Механизмы размещены по торцам бортов непосредственно в передней и задней вертикальных стенках (7) или в вертикальных стойках силового каркаса фургона. Верхняя часть борта связана с вертикальными стенками фургона и рычагами-шатунами механизма шарнирно-подвижными и разнесенными по высоте верхней части борта направляющими опорами, в виде пары разнесенных между собой подпружиненных наружного и внутреннего роликов. Наружные ролики каждой опоры закреплены на вертикальных стенках фургона, а внутренние - либо на них, либо на верхних углах верхней части борта. На внутренних поверхностях передней и задней стенок фургона для роликов выполнены профилированные направляющие. Изобретение повышает надежность и удобство раскладывания. 9 з.п. ф-лы, 11 ил.
