МЕЛЬНИКОВА Л.А. Каталог запасных частей автомобилей ВАЗ - 2108, ВАЗ - 2109 и К299 их модификаций. Волжский автомобильный завод. Машиностроение, 1988, с.152. US 2004/0036316 A1, 26.02.2004. RU 35765 U1, 10.02.2004. US 4684166 A, 04.08.1987. RU 56854 U1, 27.09.2006. US 5813718 A, 29.09.1998.
Имя заявителя:
ООО "Мобиль" (RU)
Изобретатели:
Крупеня Виктор Николаевич (RU)
Патентообладатели:
ООО "Мобиль" (RU)
Реферат

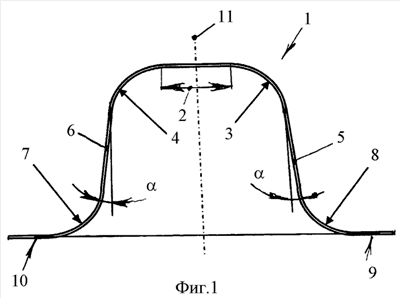

Изобретение относится к способу изготовления конструкции боковой двери легкового автомобиля. Способ заключается в подготовке к штамповке листового материала и получения из него фасонных профилей, пригодных для монтажа, установки, покраски и эксплуатации. В качестве упрочняющего бруса боковой внутренней стороны двери используют фасонный аркообразный в сечении профиль, способный при снятии максимальной статической нагрузки получать остаточный прогиб в 12,72 мм при величине первоначального статического прогиба в 25 мм боковой двери автомобиля. В пластинчатой арке выполняют прямой участок, сопрягаемый радиусными округлениями с наклонными опорами, радиусными округлениями образующими с основаниями упругие опорные площадки относительно оси симметрии. Фасонный профиль по оси симметрии устанавливают с внутренней стороны двери под углом «» на опорной плоскости каркаса боковой двери автомобиля с возможностью размещения в ней стекла и конструкции стеклоподъемника. Достигается повышение безопасности водителя и пассажиров. 1 табл., 4 ил.
