УСТРОЙСТВО ДЛЯ ОТОПИТЕЛЬНО - ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ТРАНСПОРТНОГО СРЕДСТВА

Номер публикации патента: 2170182

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 99105553/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B60H001/24
Аналоги изобретения: RU 1724485 A1, 07.04.1992. RU 94013635 A1, 10.01.1996. SU 937240 A, 23.06.1982. SU 1136971 A, 30.01.1985. US 5720657 A, 24.02.1998. EP 0826582 A2, 04.03.1998. GB 1508908 A, 26.04.1978. DE 19804812 A1, 20.08.1998. ПРОХОРОВ Ю.В. Математический энциклопедический словарь. - М.: Советская энциклопедия, 1988.

Имя заявителя: Открытое акционерное общество "АВТОВАЗ"
Изобретатели: Альтгаузен А.Л.
Свиридов А.В.
Чухарев А.П.
Патентообладатели: Открытое акционерное общество "АВТОВАЗ"

Реферат

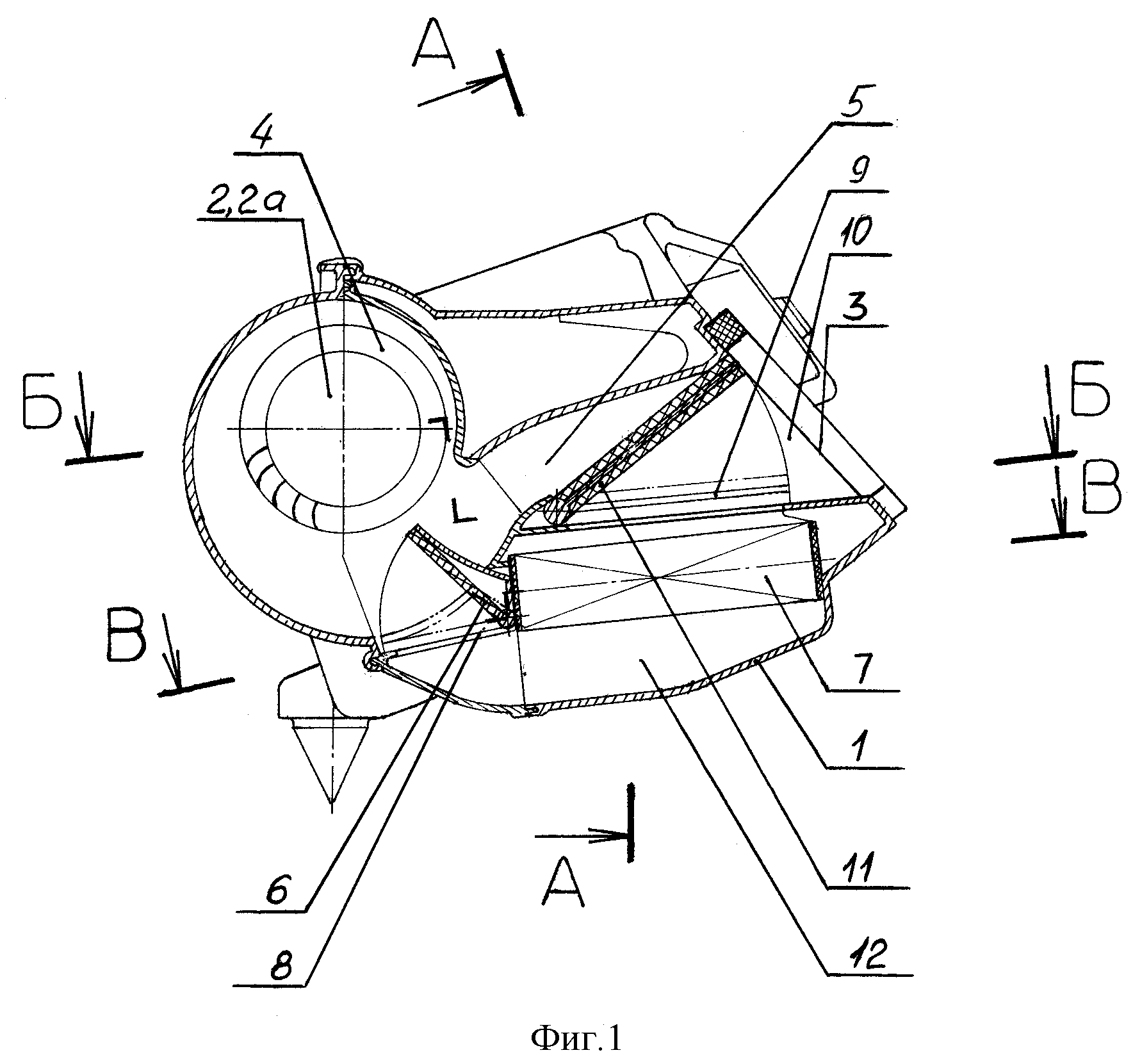

Изобретение относится к транспортному машиностроению, а именно к вентиляции, отоплению и кондиционированию воздуха в кабинах транспортных средств. Устройство содержит кожух (1) отопителя с двумя подводящими (2, 2а) и одним отводящим (3) каналами, вентилятор (4), ведомую заслонку (6) управления отопителем, выполненную в виде направляющего аппарата. В нижней части кожуха (1) расположен теплообменник (7), перед которым расположен подводящий канал (8), а за ним - канал для отвода подогретого воздуха (9). В средней части кожуха (1) расположена камера смешивания (10), в которой сходятся подводящие каналы подогретого (9) и холодного воздуха (5). В районе камеры смешивания (10) расположена ведущая заслонка (11), имеющая ширину, равную длине теплообменника. Ведомая заслонка (6) имеет ширину выходного канала (5) вентилятора (4). Выход из канала (8) в камеру (12) перед теплообменником имеет расширение под углом 90o с острыми краями по бокам на величину длины радиатора. Канал вентиляции (5) в зоне над теплообменником (7) расширяется до возможной величины, равной длине теплообменника (7), создавая статическую камеру. Техническим результатом является повышение эффективности работы устройства путем изменения конструкции заслонок и кожухов отопителя, исключения рециркуляционных каналов, уменьшения габаритных размеров. 4 ил.
