RU 2325285 C1, 27.05.2008. RU 2325568 C1, 27.05.2008. GB 1026167 A, 14.04.1966. EP 1429045 A2, 16.06.2004.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Изобретатели:
Хамитов Рустам Нуриманович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Реферат

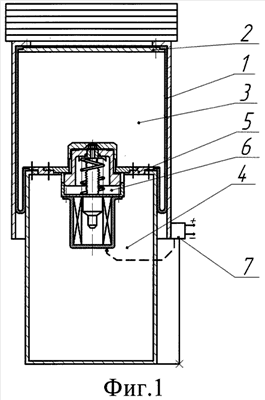

Изобретение относится к машиностроению. Подвеска содержит резинокордную оболочку (1) с крышкой (2), образующие основную рабочую полость (3), дополнительную полость (4) и расположенную между ними перегородку (5). На перегородке (5) закреплено клапанное устройство (6), содержащее цилиндр с радиально расположенными перепускными отверстиями. Внутри полости цилиндра установлен запорный клапан в виде поршня. Обмотка электромагнита подключена к системе управления (7). Над цилиндром расположена крышка с радиальными перепускными отверстиями и имеющая на внутренней поверхности концентрический уплотняющий элемент. Поршень имеет по всему нижнему периметру выступающий обод. На верхней кромке обода расположен уплотняющий элемент. Поршень дополнительно снабжен штоком, закрытым гофрометаллизированной оболочкой. На штоке расположена возвратная пружина и магнитопроводящий сердечник. Между внутренней поверхностью крышки и боковой поверхностью поршня образован концентрический кольцевой зазор. Система управления (7) клапанным устройством содержит последовательно соединенные преобразователь перемещения объекта, формирователь сигнала скорости объекта, блок управления силовым ключом, силовой ключ для подключения обмотки электромагнита к источнику питания. Достигается повышение надежности работы пневматической подвески при ударных воздействиях на амортизируемый объект. 3 ил.
