ЕР 0698514 A1, 28.02.1996. RU 2337838 C2, 10.11.2008. ЕР 0206742 A1, 30.12.1986. RU 2161575 C2, 10.01.2001. US 4781123 A, 01.11.1988. ЕР 0329031 A1, 23.08.1989.
Имя заявителя:
ХЮБНЕР ГмбХ (DE)
Изобретатели:
ЗОЛОТОВ Роман (DE)
Патентообладатели:
ХЮБНЕР ГмбХ (DE)
Приоритетные данные:
11.11.2009 EP EP 09014112.8 27.11.2009 EP EP 09014769.5
Реферат

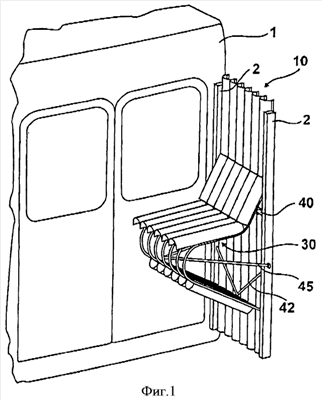

Изобретение относится к сочлененным транспортным средствам. Сочлененное транспортное средство состоит из двух элементов транспортного средства, гибко соединенных друг с другом. Для перекрытия участка между двумя элементами транспортного средства в зоне боковых стенок элементов транспортного средства с обеих сторон предусмотрено по одной гофрированной боковой стенке (10), проходящей от торцевой стороны одного элемента транспортного средства до торцевой стороны другого элемента транспортного средства и имеющей гофрированную насадку (30) с изогнутыми выпуклыми рамными направляющими с U-образным поперечным сечением. Рамные направляющие гофрированной насадки (30) зафиксированы с концов передаточными профилями гофрированной боковой стенки так, что образуется замкнутый контур. Рамные направляющие гофрированной насадки (30) фиксируют выступающие элементы гофрированной боковой стенки на переходе от одного выступающего элемента или складки к соседнему выступающему элементу или складке по высоте гофрированной боковой стенки (10). Передаточные профили (18) проходят по всей высоте боковой стенки (10). Достигается исключение возможности доступа для людей в промежуточное пространство между двумя элементами транспортного средства или между двумя транспортными средствами, за счет придания жесткости гофрированной боковой стенке, сформированной с помощью отдельных выступающих элементов или складок. 11 з.п. ф-лы, 6 ил.
