RU 2263033 C1, 27.10.2005. RU 2314936 C1, 20.01.2008. US 3759549 A, 18.09.1973. US 3963264 A, 15.06.1976.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Елецкий государственный университет им. И.А. Бунина" (RU)
Изобретатели:
Сливинский Евгений Васильевич (RU) Клеймёнов Станислав Станиславович (RU) Пеньковский Роман Геннадьевич (RU) Журавлёв Алексей Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Елецкий государственный университет им. И.А. Бунина" (RU)
Реферат

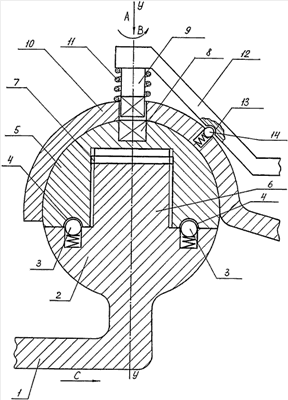

Изобретение относится к области транспортного машиностроения. Тягово-сцепное устройство легкого автомобиля включает шаровую головку, состоящую из двух частей: нижней и верхней. Нижняя часть выполнена за одно целое с кронштейном тягово-сцепного устройства автомобиля и снабжено круговым выступом. Верхняя часть подвижно размещена в корпусе дышла прицепа. Круговой выступ нижней части шаровой головки выполнен в виде стержня с нарезанной на нем длиноходовой резьбой, взаимосвязанной с ответной резьбой, выполненной в ее верхней части. Верхняя часть имеет на своем внешнем торце отверстие квадратного сечения. Отверстие квадратного сечения взаимодействует с подпружиненным пальцем подобного сечения, снабженным рукояткой и установленным подвижно в отверстии дышла прицепа. На торцевой поверхности упомянутой верхней части шаровой головки выполнены диаметрально расположенные друг относительно друга два углубления полусферической формы, контактирующие с шариковыми фиксаторами. Фиксаторы установлены на торцевой поверхности нижней части шаровой головки. Достигается повышение надежности эксплуатации за счет выполнения в верхней и нижней частях тягово-сцепного устройства резьбового соединения. 1 з.п. ф-лы, 1 ил.
