WO 2004/080729 А, 23.09.2004. WO 01/02196 А, 11.01.2001. US 6145559 А, 14.11.2000. RU 2019434 С1, 15.09.1994.
Имя заявителя:
ХЕНДРИКСОН ЮЭсЭй, Эл.Эл.Си. (US)
Изобретатели:
ПАДУЛА Санто (US) СЕРВАНТЕС Джесс (US)
Патентообладатели:
ХЕНДРИКСОН ЮЭсЭй, Эл.Эл.Си. (US)
Приоритетные данные:
16.05.2008 US 61/053,757
Реферат

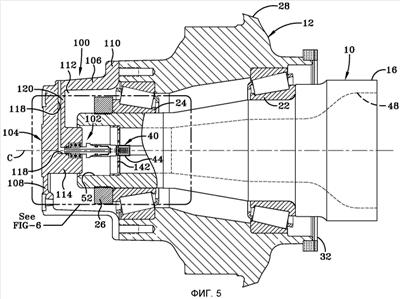

Изобретение относится к области систем накачки шин для транспортных средств большой грузоподъемности. Поворотный блок интегрирован во внутреннюю область колпака (104) ступицы транспортного средства большой грузоподъемности. Колпак ступицы содержит цилиндрическую боковую стенку и внешнюю стенку, которая выполнена за одно целое с внешним концом боковой стенки и которая проходит в целом перпендикулярно боковой стенке. Колпак ступицы также содержит проходящий радиально фланец (110), который выполнен на внутреннем конце боковой стенки (106), который принимает крепежные детали для монтажа колпака ступицы на ступицу (28) колеса. Боковая стенка и внешняя стенка образуют отделение (112) внутренней области в колпаке ступицы со смонтированным в нем поворотным блоком (102). Поворотный блок (102) смонтирован на внутренней поверхности внешней стенки колпака ступицы и находится, в целом, в осевом центрировании с осевой средней линией (С) конечного узла колеса, обеспечивая сообщение текучей среды от системы накачки шин до шин транспортного средства. Технический результат - облегчение установки поворотного блока, а также его защита без использования дополнительных защитных устройств. 2 н. и 14 з.п. ф-лы, 12 ил.
