ЕР 1630008 А, 01.03.2006. US 3653422 A, 04.04.1972. ЕР 1066991 А, 10.01.2001. СА 941114 А, 05.02.1974.
Имя заявителя:
КОНТИНЕНТАЛ МАТАДОР РАББЕР, С.Р.О. (SK)
Изобретатели:
МОШКО Мартин (SK) КОТЛАС Ян (SK)
Патентообладатели:
КОНТИНЕНТАЛ МАТАДОР РАББЕР, С.Р.О. (SK)
Приоритетные данные:
08.03.2006 SK PP0047-2006
Реферат

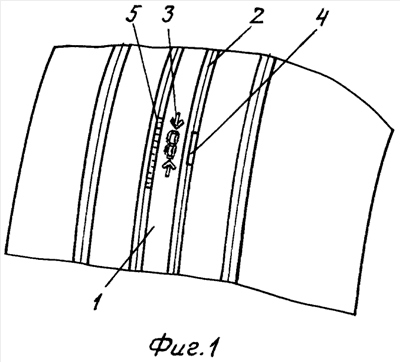

Шина снабжена индикатором износа рисунка протектора, где рисунок протектора сформирован частями рисунка в форме проходящих по окружности ребер и/или в форме блоков и содержит, по меньшей мере, одну проходящую по окружности канавку, в которой индикатор расположен в поверхностной части рисунка в проходящих по окружности ребрах или блоках, которые контактируют с поверхностью дороги, и имеет форму прорезей, проходящих радиально в протекторе шины. При этом наибольшая глубина прорезей индикатора меньше глубины проходящей по окружности канавки. Индикатор (3) износа рисунка протектора шины состоит из семи радиальных прорезей трех разных глубин, созданных и расположенных так, чтобы образовывать арабскую цифру 8 в сегментном написании. Одна из этих радиальных прорезей имеет наименьшую глубину и в горизонтальном сечении в плоскости, проходящей через дно прорези параллельно поверхности протектора, другие шесть прорезей расположены в форме арабской цифры 6 в сегментном написании, которая видна при определенной степени износа шины. Три другие прорези, имеющие наибольшую глубину из указанных семи, расположены в форме арабской цифры 4, сформированной в плоскости дна этих трех остальных прорезей, имеющих среднюю глубину. Технический результат - улучшение визуализации степени износа протектора. 8 з.п. ф-лы, 10 ил.
