DE 10331936 A1, 10.02.2005. DE 102004020851 A1, 24.11.2005. WO 9317251 A1, 02.09.1993. US 2130258 A, 13.09.1938. GB 2371603 A, 31.07.2002. DE 202004020400 U1, 02.06.2005. RU 2068967 C1, 10.11.1996.

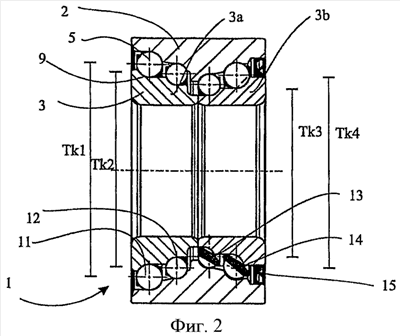

Изобретение относится к асимметричному подшипнику качения и, в частности, к многорядному ассиметричному подшипнику качения. Подшипник качения (1) имеет первое кольцо (2), второе кольцо (3) и множество тел (5) качения, расположенных между первым кольцом (2) и вторым кольцом (3). Тела (5) качения расположены в четыре ряда (11, 12, 13, 14), а диаметры (Tk1, Tk2, Tk3, Tk4) делительной окружности, по меньшей мере, двух рядов (11, 12, 13, 14) различаются. Диаметр (Tk1, Tk2, Tk3, Tk4) делительной окружности, по меньшей мере, одного ряда, расположенного относительно подшипника качения снаружи, больше, чем каждый диаметр делительной окружности любого другого ряда. Сумма диаметров (Tk1, Tk2) делительной окружности двух соседних друг с другом рядов (11, 12, 13, 14) больше, чем сумма диаметров делительной окружности (Tk3, Tk4) двух других соседних друг с другом рядов (11, 12, 13, 14). Упомянутый подшипник качения (1) может быть использован в узле подшипника ступицы колеса. Технический результат: создание подшипника, который способен воспринимать также неравномерные усилия, возникающие вследствие того, что середина подшипника и линия приложения усилия не совпадают. 2 н. и 12 з.п. ф-лы, 9 ил.
