WO 2007/042813 A, 19.04.2007. EP 0540492 A, 05.05.1993. GB 2117332 A, 12.10.1983. GB 1511151 A, 17.05.1978.
Имя заявителя:
ДЖИ КЕЙ ЭН ЛЭНД СИСТЕМЗ ЛИМИТИД (GB)
Изобретатели:
КРЭГ Стив (GB)
Патентообладатели:
ДЖИ КЕЙ ЭН ЛЭНД СИСТЕМЗ ЛИМИТИД (GB)
Приоритетные данные:
02.12.2008 EP 08170498/3
Реферат

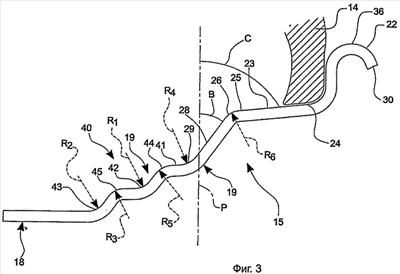

Настоящее изобретение относится к конструкции колеса для сельскохозяйственных транспортных средств, или машин легкой конструкции, или подобных транспортных средств. Конструкция колеса включает в себя обод колеса, шины обода, причем обод является круглым и имеет осевую внутреннюю и внешнюю части (16, 15) и среднюю часть (18) между осевой внутренней и внешней частями (16, 15). Средняя часть (18) включает в себя кольцевое углубление, где радиус обода колеса является минимальным, а каждая осевая внутренняя и внешняя части (16, 15) образует фланец (22), соединительную поверхность (23), прилегающую к фланцу (22) и проходящую по оси к средней части (18). При этом фланец (22) и часть соединительной поверхности (23) образуют опорную поверхность для борта шины (14). Также имеется боковая часть (19, 20) между соединительной поверхностью (23) и средней частью (18), и в которой, по меньшей мере, для внутренней или внешней части (16, 15) соединительная поверхность (23) является конической, имеющей осевой конец (24) наибольшего радиуса и осевой конец (25) наименьшего радиуса. Боковая часть (20, 19), по меньшей мере, осевой внутренней или внешней части (16, 15) включает в себя, в общем, коническую область (28) и криволинейную область (40), причем коническая область (28) на ее конце наибольшего радиуса (26) прилегает к соединительной поверхности (23). Технический результат - повышение срока службы обода. 10 з.п. ф-лы, 3 ил.
