RU 2285621 C1, 20.10.2006. US 2007278850 A1, 06.12.2007. RU 2270761 C1, 27.02.2006. DE 102004022372 A1, 01.12.2005. US 2005248212, 10.11.2005.
Имя заявителя:
Басюк Семар Тимофеевич (RU), Гринберг Ирина Владимировна (RU)
Изобретатели:
Басюк Семар Тимофеевич (RU) Гринберг Ирина Владимировна (RU)
Патентообладатели:
Басюк Семар Тимофеевич (RU) Гринберг Ирина Владимировна (RU)
Реферат

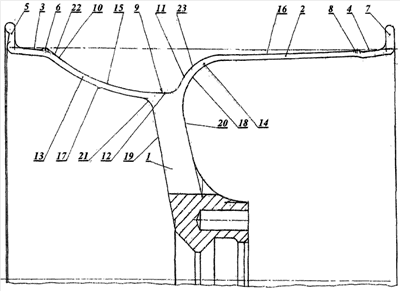

Изобретение относится к транспортным средствам, в частности к колесам транспортных средств. Колесо содержит дисковую часть со ступицей и сочлененный с ней обод в виде тела вращения. На внешней стороне обода имеются две опорные площадки. На опорных площадках выполнены передняя и задняя реборды и хампы. На части обода между хампами выполнено углубление для монтажа шины с участками в виде сопряженных между собой и с дисковой частью в зоне минимальных диаметральных размеров наружных поверхностей пары оболочек. Упомянутые оболочки большими диаметральными размерами обращены в разные стороны относительно этой зоны. Внутренние поверхности упомянутых оболочек сопряжены в этой зоне соответственно с передней и задней поверхностями дисковой части тороидальными поверхностями с образующими, обращенными вогнутостью к оси колеса. Причем оболочка, обращенная к передней реборде, ограничена изнутри и снаружи парой тороидальных поверхностей с образующими, выпуклостью обращенными к оси колеса. Наружная поверхность этой пары касательна к наружной поверхности соответствующего хампа и наружной поверхности дисковой части там, где диаметральные размеры последней максимальны. Решение позволяет минимизировать массу колеса. 1 з.п. ф-лы, 1 ил.
