RU 2430510 C1, 10.10.2011. SU 1069721 A, 30.01.1984. US 5451001 A, 19.09.1995.
Имя заявителя:
Рязанцев Анатолий Иванович (RU), Кириленко Николай Яковлевич (RU), Антипов Алексей Олегович (RU)
Изобретатели:
Рязанцев Анатолий Иванович (RU) Кириленко Николай Яковлевич (RU) Антипов Алексей Олегович (RU)
Патентообладатели:
Рязанцев Анатолий Иванович (RU) Кириленко Николай Яковлевич (RU) Антипов Алексей Олегович (RU)
Реферат

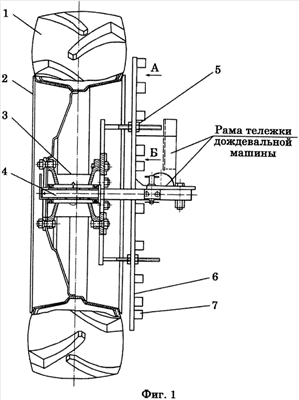

Изобретение относится к сельскому хозяйству и может быть использовано в дождевальных машинах. Колесо включает пневматическую шину (1) с ободом (2), ступицу (3) с осью (4), приводное кольцо (6) с упорами (7), крепежные элементы для соединения приводного кольца (6) со ступицей (3), толкатель и противооткатный тормоз, взаимодействующие с упорами (7). Упоры (7) установлены на съемных скобах, закрепленных на приводном кольце (6) со стороны внешней окружности приводного кольца (6). При этом внутренняя поверхность скоб выполнена по дуге внешней окружности приводного кольца (6). На одной боковой поверхности скоб установлены упорные болты, входящие в отверстия скоб с резьбой до соприкосновения с приводным кольцом (6), а на другой боковой поверхности скоб установлены регулировочные винты, входящие в отверстия скоб с резьбой и имеющие конусообразные концы, входящие в конические углубления на поверхности приводного кольца (6). Технический результат - повышение эффективности дождевальной машины за счет оборудования приводного кольца съемными скобами с упорами. 6 ил.
