RU 3729 U1, 16.03.1997. DE 2458029 B1, 22.04.1975. DE 8806387 U1, 11.08.1988. US 3790725 A, 05.02.1074.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
КАЛИТЦКИ Робин (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
23.03.2005 DE 102005013569.2
Реферат

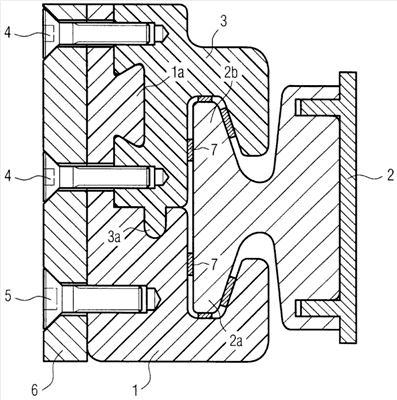

Изобретение относится к области электрифицированного транспорта и направлено на усовершенствование средств крепления контактного рельса. Держатель контактного рельса выполнен с базовой частью (1), которая имеет выемку для приема первого приформованного участка (2а) контактного рельса (2). При этом вдвижная часть (3), которая имеет выемку для приема второго приформованного участка (2b) контактного рельса (2), является надвигаемой на базовую часть (1) в направлении контактного рельса (2). Базовая часть (1) содержит приформованный участок (1a) в виде ласточкина хвоста и направляющий паз с выемкой в виде ласточкина хвоста в вдвижной части (3), которую принимает приформованный участок (1a). Направляющий паз принимает направляющую цапфу (3а), которая приформована на вдвижной части (3). 7 з.п. ф-лы, 1 ил.
