ВИНТОВОЙ ДВИГАТЕЛЬНЫЙ ПРИВОД

Номер публикации патента: 2172690

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000115907/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B61L005/00   H02K007/00   B60M003/00   F16K031/50
Аналоги изобретения: GB 953824 A, 02.04.1964. RU 2113646 C1, 21.06.1998. SU 1610176 A1, 30.11.1990. SU 400765 A, 01.10.1973.

Имя заявителя: ГП Московский энергомеханический завод Департамента электрификации и электроснабжения Министерства путей сообщения Российской Федерации
Изобретатели: Суворов Г.А.
Нессель Я.С.
Жданов В.В.
Кургузенков В.В.
Миронов А.Н.
Патентообладатели: ГП Московский энергомеханический завод МПС России
Проектно-конструкторское бюро ЦЭ МПС РФ

Реферат

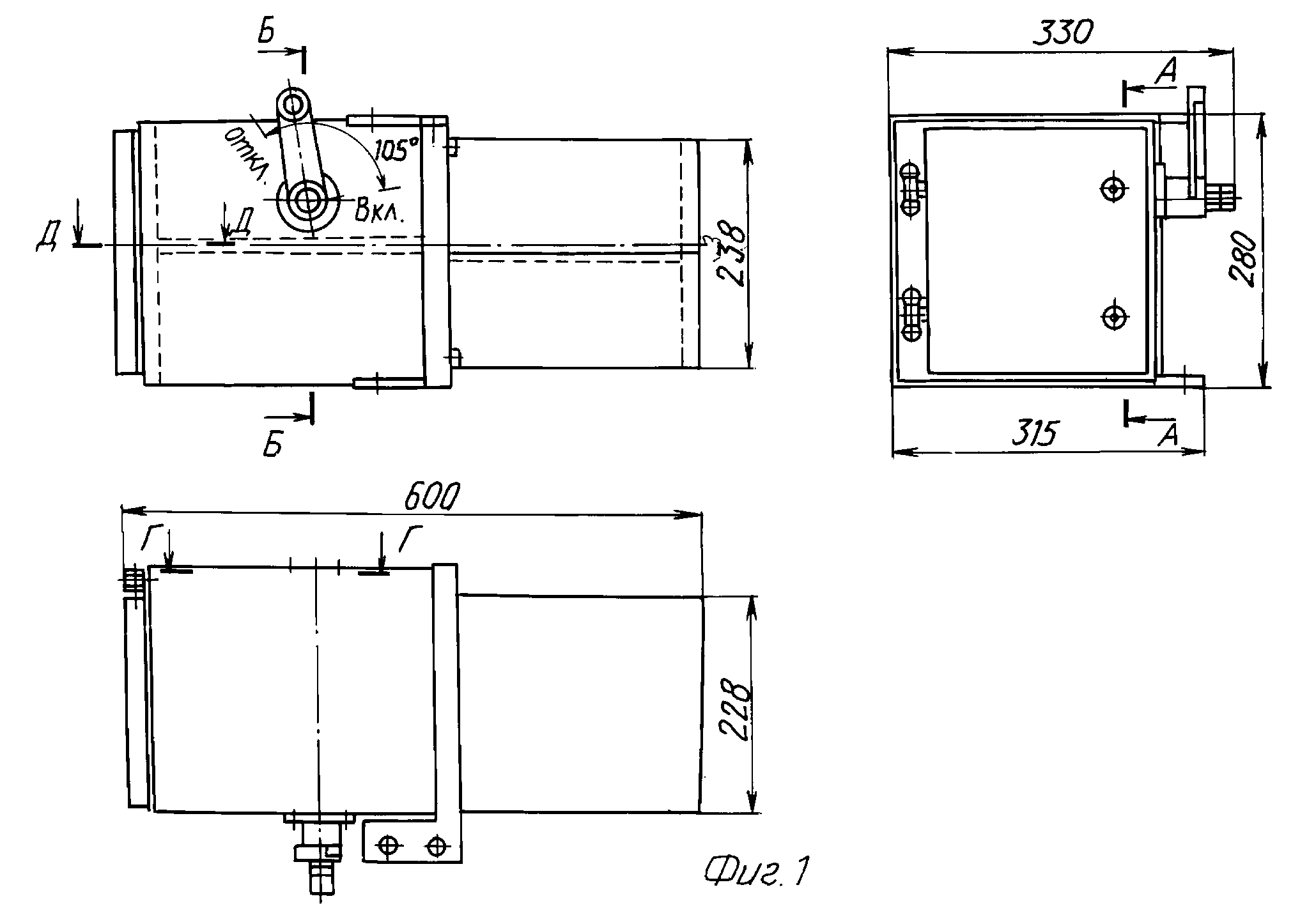

Изобретение относится к устройствам, предназначенным для приведения в действие различных исполнительных элементов, чья работа основана на перемещении. Оно может быть использовано главным образом для приведения в действие разъединителей контактных сетей. Винтовой привод содержит корпус, двигатель, связанный с винтом винтовой пары, кулисный механизм. В ползуне размещена гайка упомянутой винтовой пары. Снаружи ползуна с противоположных сторон имеются цапфы, каждая из которых состоит из двух частей. На указанных частях установлены втулки, одни из которых взаимодействуют с кулисным механизмом и выполнены с буртами со стороны ползуна, а другие взаимодействуют с направляющими корпуса. Пазы кулис выполнены замкнутыми. Техническим результатом, на достижение которого направлено данное изобретение, является повышение надежности при одновременном упрощении конструкции кулисного механизма. 6 з.п. ф-лы, 5 ил.
