| ПРИЖИМНОЙ ЦИЛИНДР ЛИСТОВОЙ ПЕЧАТНОЙ МАШИНЫ |  |
Номер публикации патента: 2170177 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B41F013/08 | | Аналоги изобретения: | DE 3426756 C1, 07.11.1985. DE 4118585 C1 29.10.1992. EP 0649742 А1, 26.04.1995. DE 3710341 A1, 26.11.1982. SU 1833315 A3, 07.08.1993. |
| Имя заявителя: | ДЕ ЛА РЮ ЖИОРИ С.А. (CH) | | Изобретатели: | Йоханнес Георг ШЕДЕ (DE) | | Патентообладатели: | ДЕ ЛА РЮ ЖИОРИ С.А. (CH) | | Номер конвенционной заявки: | 429/96 | | Страна приоритета: | CH | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

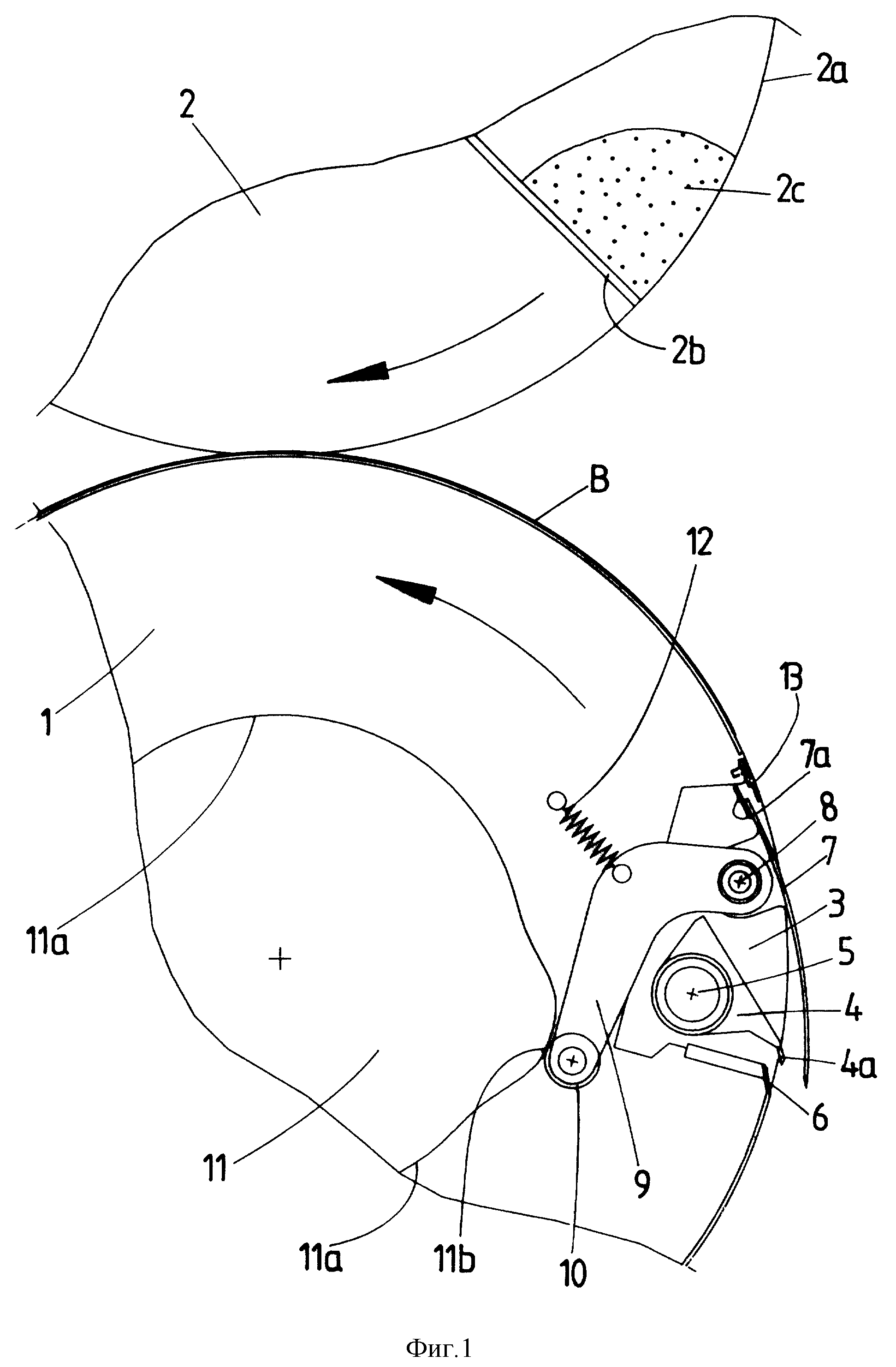

Предназначенный для листовой печатной машины прижимной цилиндр (1) имеет по меньшей мере одну выемку (3), в которой захваты (4) листов расположены так, что они в своем закрытом положении не выступают за огибающую цилиндрической периферийной поверхности прижимного цилиндра (1). Выемка (3) цилиндра снабжена перемещаемой посредством исполнительного механизма (9, 10, 11, 12) крышкой (7), которая всегда занимает свое полностью закрывающее выемку (3) цилиндра закрытое положение в том случае, когда выемка (3) цилиндра проходит печатающую щель, так что прижимной цилиндр закрытой непрерывной периферийной поверхностью обкатывается по печатающему изображение цилиндру. В зонах передачи листов к прижимному цилиндру (1) и от него крышка (7), управляемая при вращении цилиндра преимущественно неподвижным управляющим кулачком (11), открывается настолько, что захваты (4) могут занимать свое открытое положение для взятия листа или для его передачи. Вышеописанная конструкция позволяет предотвратить в процессе печатания эффекты и недостатки, связанные с наличием выемок в цилиндре. 4 з.п.ф-лы, 2 ил.
|
