US 20003/040579 A1, 27.02.2003. JP 04312292 A, 04.11.1992. GB 2119389 A, 16.11.1983. US 4481262 A, 06.11.1984. SU 870847 A1, 07.10.1981. RU 2144052 C1, 10.01.2000. RU 2142967 C1, 20.12.1999.
Имя заявителя:
Хэлкор Метал Уоркс С.А. (GR)
Изобретатели:
БИРИС Джон (GR)
Патентообладатели:
Хэлкор Метал Уоркс С.А. (GR)
Приоритетные данные:
11.08.2005 GR 20050100425
Реферат

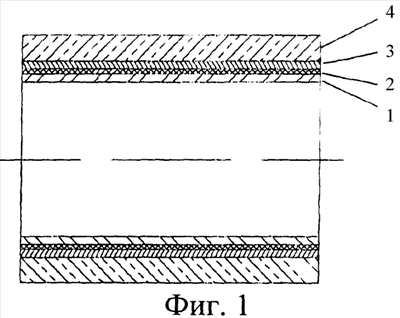

Изобретение относится к многослойной композиционной трубе и способу ее изготовления. Многослойная композиционная труба включает бесшовную медную трубу (1), внешняя поверхность которой покрыта оксидным слоем (2) толщиной от 0,1 до 1 мкм, полученным окислением внешней поверхности трубы; по меньшей мере один промежуточный связующий слой (3) на указанном оксидном слое (2), состоящий в основном из линейного полиэтилена низкой плотности (ЛПЭНП), который содержит функциональные группы малеинового ангидрида, и содержащий от 1 до 2 мас.% добавки деактиватора металла, и по меньшей мере один внешний полимерный слой (4) на указанном промежуточном связующем слое (3), состоящий в основном из высокомолекулярного полимерного материала и 2-4 мас.% добавки ингибитора горения. Трубу изготовляют способом, включающим стадии: очистки указанной бесшовной медной трубы (1) растворителем; окисления внешней поверхности указанной бесшовной медной трубы (1): а) в атмосфере азота и воздуха при температуре от 550 до 700°С, если внутренний диаметр указанной трубы менее 26 мм, или б) в атмосфере воздуха при температуре от 150 до 250°С в газопламенном устройстве, включающем множество горелок по периметру указанной трубы, если внутренний диаметр указанной трубы более 26 мм; экструзии указанного промежуточного связующего слоя (3) на указанную бесшовную медную трубу (1) при температуре от 200 до 230°С и экструзии указанного внешнего полимерного слоя (4) на указанный промежуточный связующий слой (3) при температуре от 210 до 250°С. Технический результат - получение многослойной композиционной трубы для переноса воды или газа и использования в сантехническом, отопительном, охладительном оборудовании или системах кондиционирования воздуха. 2 н. и 9 з.п. ф-лы, 4 табл., 5 ил.
Поиск патентов
Получить полное описание патента
