БЕЛОВ А.Ф, РОЗАНОВ Б.В., ЛИНЦ В.П. Объемная штамповка на гидравлических прессах. - М.: Машиностроение, 1986, с.48-49, рис.25. SU 373177 А, 18.05.1973. SU 417317 А, 26.07.1974. RU 2325281 C2, 27.05.2008. GB 1211209 A, 04.11.1970. US 4343236 A, 10.08.1982.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Семенов Виктор Владимирович (RU) Пасечник Николай Васильевич (RU) Сивак Борис Александрович (RU) Тонконогов Вадим Яковлевич (RU) Белоусов Игорь Яковлевич (RU) Шухат Олег Михайлович (RU) Сергеев Алексей Григорьевич (RU) Сапрыкин Анатолий Александрович (RU) Финогеев Олег Алексеевич (RU) Белякин Александр Геннадьевич (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

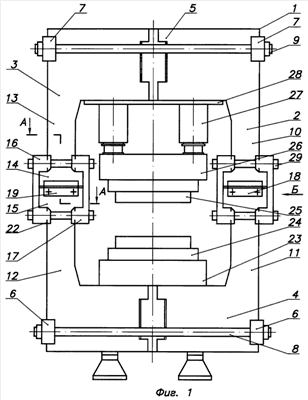

Изобретение относится к обработке металлов давлением, в частности к гидравлическим прессам с рамной станиной. Станина выполнена в виде пластинчатых С-образных скоб. Головные части скоб скреплены стяжками и образуют ригели рам. Ригели соединены между собой балками. С-образные скобы выполнены в виде двух полускоб со стыкуемой частью молоткообразной формы. Полускобы жестко соединены между собой упомянутыми стыкуемыми частями посредством двух С-образных охватывающих плит, силовых стяжек и распирающих клиновых пар. Клиновые пары установлены с обеспечением расклинивания стыка полускоб и соединения их с натяжением. С-образные охватывающие плиты могут быть выполнены с фиксирующими пазами, в которых размещены краевые элементы полускоб. В результате обеспечивается повышение производительности сборки и монтажа пресса. 1 з.п. ф-лы, 4 ил.
