SU 1801776 A1, 15.03.1993. SU 89037 A1, 01.01.1950. SU 592521 A, 31.01.1978. US 2002/0068102 A1, 06.06.2002.
Имя заявителя:
Тягунов Геннадий Иванович (RU)
Изобретатели:
Тягунов Геннадий Иванович (RU)
Патентообладатели:
Тягунов Геннадий Иванович (RU)
Реферат

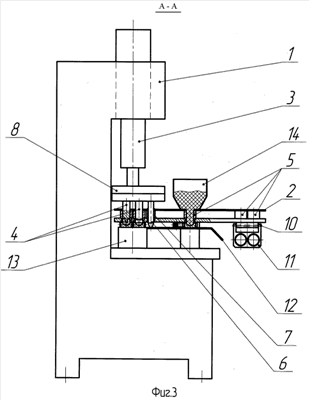

Изобретение относится к оборудованию для прессования изделий из сыпучего материала. Брикетировочный пресс содержит станину, поворотный стол с пресс-формами, бункер для сыпучего материала, ползун с пуансонами и выталкиватели готового брикета. Бункер установлен над столом с возможностью примыкания сверху к пресс-формам. С ползуном жестко связана траверса, на которой закреплены выталкиватели. На столе смонтированы фиксирующие втулки. На ползуне закреплен направляющий штырь, взаимодействующий с упомянутыми втулками. Пресс-формы смонтированы на столе попарно с радиальным расположением в паре и выполнены разъемными с откидными поддонами. Поддоны размещены на осях поворота, установленных под столом по направлению его поворота. Для подъема поддонов предусмотрен кулачок. Станина имеет опору, которая размещена под столом и ползуном с возможностью расположения на ней поддонов, закрытия пресс-форм при прессовании брикетов и открытия их при сходе откидных поддонов с опоры. Кулачок примыкает к опоре станины и смонтирован под бункером с возможностью взаимодействия с откидными поддонами для закрытия пресс-форм. В результате обеспечивается повышение надежности пресса и упрощение его конструкции. 1 з.п. ф-лы, 4 ил.
