ГИДРАВЛИЧЕСКИЙ ПРЕСС | |
Номер публикации патента: 2163196 | |
Редакция МПК: | 7 | Основные коды МПК: | B30B015/24 | Аналоги изобретения: | SU 375210, 23.03.1973. RU 2020072 C1, 30.09.1994. RU 2006368 C1, 30.06.1994. US 4157066, 05.06.1979. DE 19528813 A1, 06.02.1997. |
Имя заявителя: | Открытое акционерное общество "Уральский завод тяжелого машиностроения" | Изобретатели: | Сошников В.С. Баранов И.В. Пылайкин П.А. Койрес В.И. Кологойда А.Н. Кабдин В.С. | Патентообладатели: | Открытое акционерное общество "Уральский завод тяжелого машиностроения" |
Реферат | |

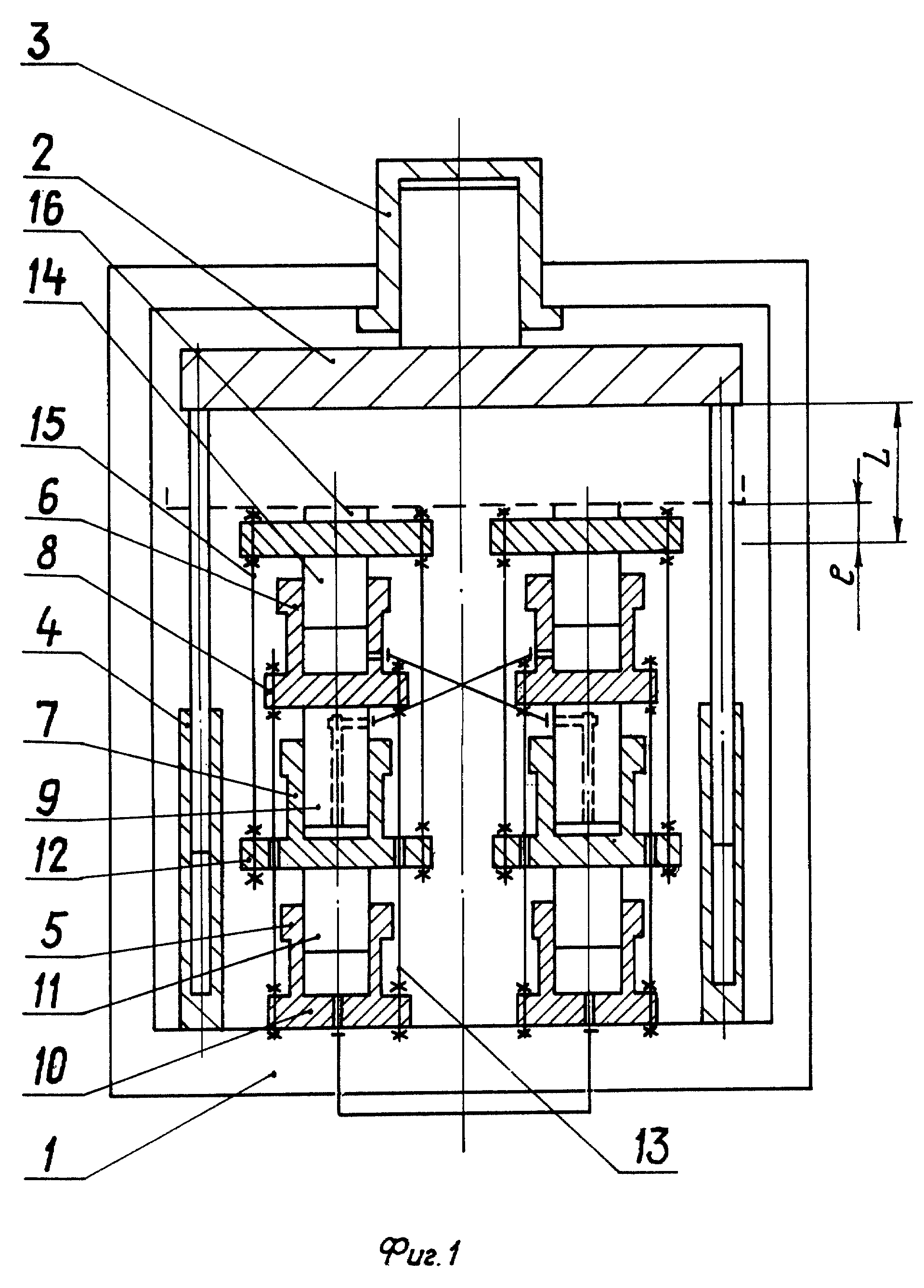

Изобретение относится к области машиностроения, а более конкретно к системам синхронизации подвижных поперечин гидравлических прессов. Гидравлический пресс состоит из станины, в которой смонтированы подвижная поперечина, рабочий гидроцилиндр, подъемные гидроцилиндры. По обе стороны оси пресса на станине смонтированы подпорные цилиндры и блоки синхронизирующих цилиндров, каждый из которых состоит из верхнего и нижнего синхронизирующих плунжерных цилиндров. Корпус верхнего синхронизирующего цилиндра жестко связан с штоком нижнего синхронизирующего цилиндра, корпус подпорного цилиндра установлен на станине неподвижно, а его шток жестко связан с корпусом нижнего синхронизирующего цилиндра. Корпус подпорного цилиндра жестко связан с корпусом верхнего синхронизирующего цилиндра посредством неподвижной рамы, а корпус нижнего синхронизирующего цилиндра жестко связан с штоком верхнего синхронизирующего цилиндра посредством подвижной рамы. На штоках с возможностью взаимодействия с подвижной поперечиной размещены упоры. Все подпорные цилиндры объединены трубопроводом в одну группу и соединены через обратный клапан с напорной магистралью, а через управляемый клапан со сливным трубопроводом цилиндров обратного хода. Рабочие полости верхних синхронизирующих цилиндров трубопроводами соединены с рабочими полостями диаметрально расположенных нижних синхронизирующих цилиндров. Техническим результатом изобретения является повышение надежности устройства. 2 ил.
|
