| ПРИКАТОЧНОЕ УСТРОЙСТВО К СТАНКУ ДЛЯ СБОРКИ ПОКРЫШЕК ПНЕВМАТИЧЕСКИХ ШИН |  |
Номер публикации патента: 2172255 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B29D030/14 B29D030/28 | | Дополн. коды МПК: | B29K021/00 | | Аналоги изобретения: | RU 2036105 C1, 27.05.1995. US 4738743 A, 19.04.1988. JP 56-51098 B, 03.12.1981. SU 738898 A, 05.06.1980. SU 479657 A, 05.11.1975. |
| Имя заявителя: | Открытое акционерное общество "Научно-исследовательский и конструкторский институт по оборудованию для шинной промышленности" | | Изобретатели: | Лазарев В.С.
Антонов В.В.
Копытов И.Ф. | | Патентообладатели: | Открытое акционерное общество "Научно-исследовательский и конструкторский институт по оборудованию для шинной промышленности" |
Реферат | |

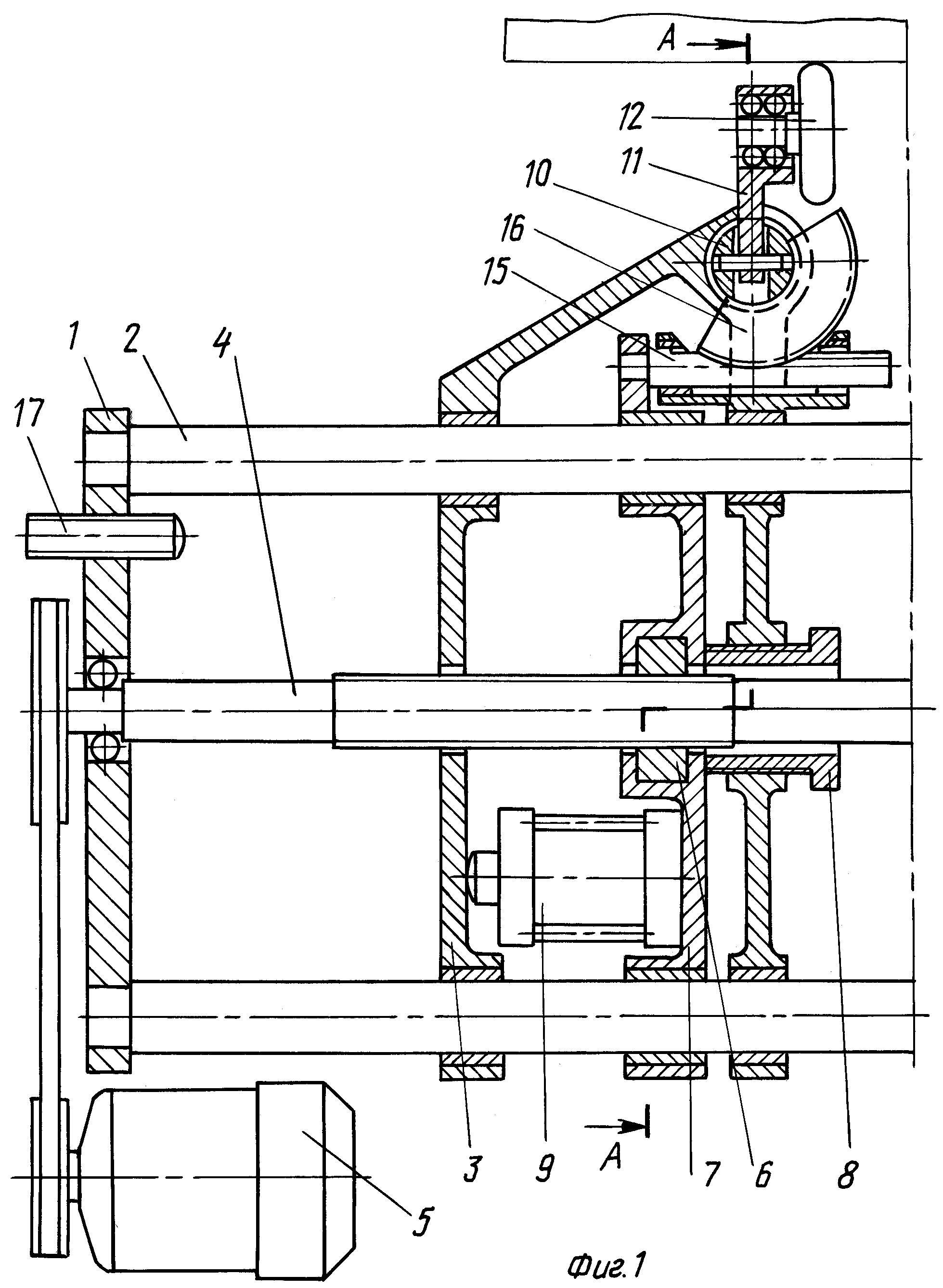

Изобретение относится к оборудованию для шинной промышленности и предназначено для заворота бортовой части и прикатки деталей в процессе сборки покрышки. Прикаточное устройство содержит основание, закрепленные на основании направляющие, установленные на направляющих каретки, привод возвратно-поступательного перемещения каждой каретки, выполненный в виде винтовой пары, один из элементов которой связан с кареткой, смонтированные на каретках поворотные рычаги с приводами поворота в виде рейки и связанного с поворотным рычагом зубчатого колеса и смонтированные на поворотных рычагах прикаточные ролики с приводами прижима. Устройство снабжено ограничителями перемещения кареток относительно основания. Связанный с кареткой элемент винтовой пары выполнен в виде гайки, установленной с возможностью продольного перемещения относительно каретки и связанной с ней посредством упругого элемента. Устройство обеспечивает непрерывную прикатку заготовок по всему профилю с заданной скоростью перемещения. 2 з.п. ф-лы. 3 ил.
|
