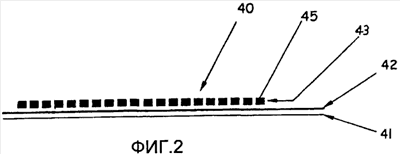

Изобретение относится к многослойному гибкому плоскому материалу для ограничения камеры подачи матрицы при получении упрочненных волокнами пластмассовых деталей из заготовок на основе волокнистых композитов инжекционным способом, и предназначено для введения под давлением материала матрицы. Многослойный плоский материал содержит газопроницаемую, но непроницаемую для матрицы мембрану (41), газонепроницаемую пленку (44), а также высокопроницаемый для газов разделительный слой (43). Разделительный слой (43) расположен между мембраной (41) и пленкой (44) и удерживает пленку (44) на расстоянии от мембраны (41), когда между мембраной (41) и пленкой (44) создается разрежение. Мембрана (41) состоит из микропористой полиуретановой мембраны или микропористой мембраны из вспененного политетрафторэтилена, на которую нанесен усиливающий мембрану (41) текстильный слой (42). На текстильном слое (42) расположен разделительный слой (43). Микропористая мембрана (41), текстильный слой (42), а также разделительный слой вместе образуют многофункциональный ламинат (40, 40) и прочно связаны друг с другом. Достигаемый при этом технический результат заключается в упрощении, ускорении, а также повышении экономичности и точности способа изготовления волокнистого композиционного материала при использовании в нем заявленного многослойного плоского материала. 3 ил., 4 з.п. ф-лы.
