WO 83/01237 A1, 14.04.1983. US 2003/168775 A1, 11.09.2003. SU 653169 A1, 25.03.1979. RU 27049 U1, 10.01.2003.
Имя заявителя:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Изобретатели:
БОЛД Енс (DE)
Патентообладатели:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Приоритетные данные:
24.05.2004 DE 102004025377.3
Реферат

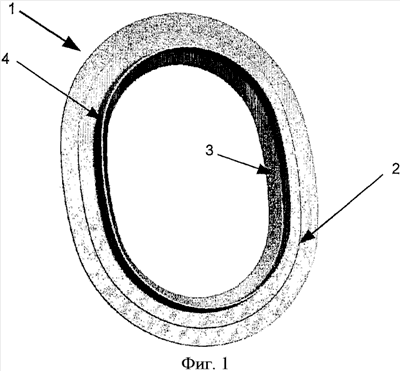

Изобретение относится к рамам иллюминатора для установки во внешнем корпусе летательного аппарата. Рама содержит внешний фланец, имеющий разную толщину в различных радиальных зонах, внутренний фланец и один вертикальный фланец, размещенный между внешним фланцем и внутренним фланцем перпендикулярно по отношению к ним. Внешний фланец закрепляется на несущей конструкции летательного аппарата. Прозрачная часть иллюминатора закреплена на внутреннем фланце, который удерживается вертикальным фланцем. Рама изготовлена из смолы, армированной волокном, с использованием многослойной заготовки, содержащей сочетание пучков волокон и тканого материала. Способ изготовления рамы заключается в том, что заготовку (10), содержащую волокнистый материал, вставляют в пресс-форму (11), под давлением инжектируют разогретую смолу и полученную часть (1) отверждают в пресс-форме (11). Достигается уменьшение веса. 2 н.п. ф-лы, 9 ил.
