| УНИВЕРСАЛЬНЫЙ АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС ДЛЯ БЕЗАВТОКЛАВНОГО ФОРМОВАНИЯ (КБФ) ОБОЛОЧКОВЫХ КОНСТРУКЦИЙ ИЗ ПКМ В СВЧ - ПОЛЕ И СПОСОБ ЕГО НАСТРОЙКИ |  |
Номер публикации патента: 2162412 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B29C051/10 B29C043/56 B64F005/00 | | Аналоги изобретения: | RU 2030336 C1, 10.03.1995. US 4212188 A, 15.07.1980. SU 477771 A, 25.07.1975. FR 2257367 A1, 08.08.1975. RU 2090364 C1, 20.09.1997. US 5318422 A, 07.06.1994. SU 610670 A, 15.06.1978. US 5290167 A, 01.03.1994. |
| Имя заявителя: | Открытое акционерное общество "Национальный институт авиационных технологий" (RU) | | Изобретатели: | Рынкевич С.Ю.(RU)
Сироткин О.С.(RU)
Боголюбов В.С.(RU)
Карпов Александр Васильевич (UA) | | Патентообладатели: | Открытое акционерное общество "Национальный институт авиационных технологий" (RU) |
Реферат | |

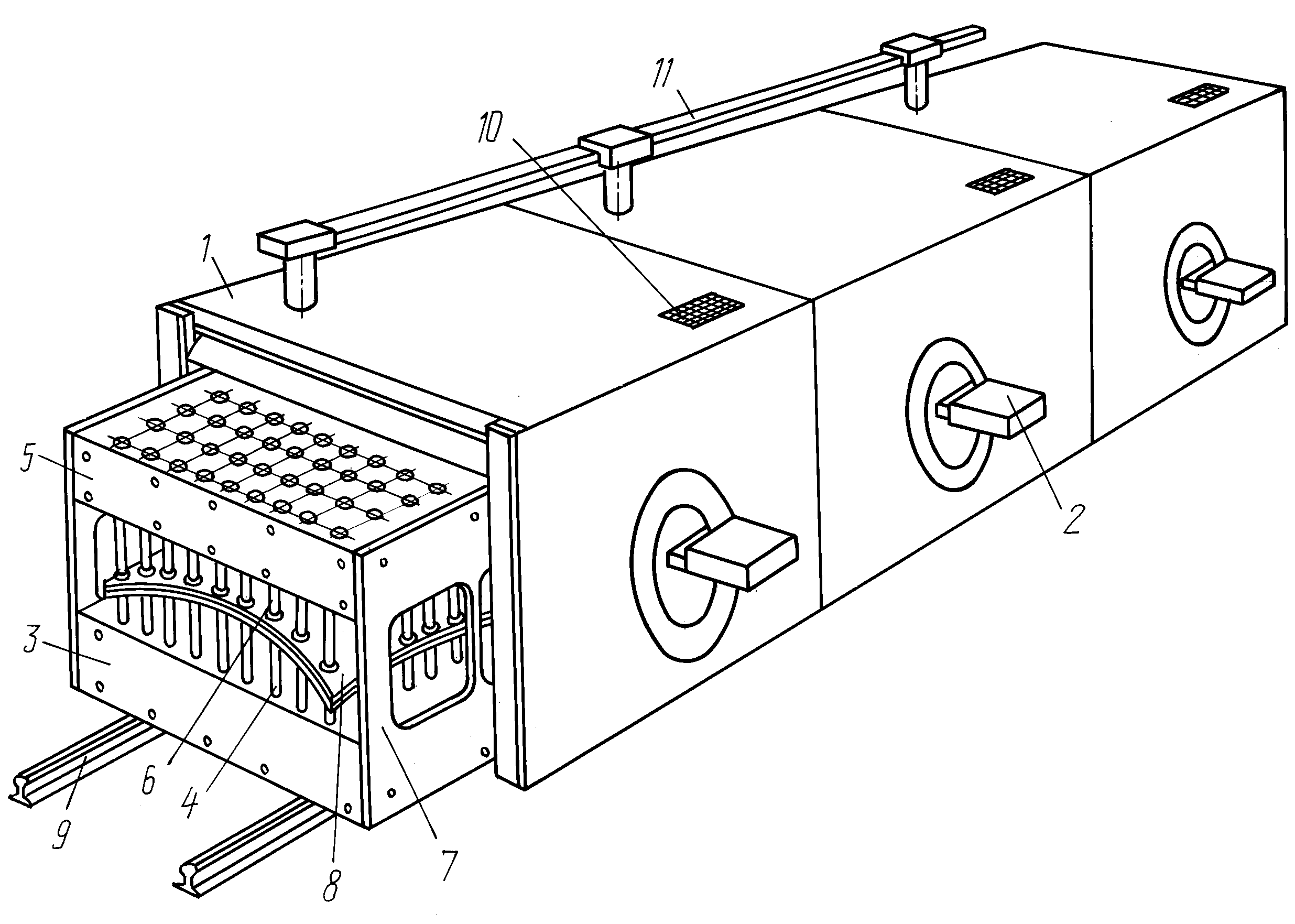

Изобретение относится к технологическому оборудованию для формования оболочковых конструкций летательных аппаратов (ЛА). КБФ содержит камеру с СВЧ-генераторами и технологическую оснастку с рабочей поверхностью формуемой детали. Технологическая оснастка включает в себя пары смежных формующих оболочек из полимерного композиционного материала, рабочие поверхности которых взаимодействуют с отверждаемым препрегом, а нерабочие - с торцами штоков блока подводимых опор с одной стороны и гидроцилиндров - с другой. Подводимые опоры снабжены фиксаторами штоков и системой централизованного управления, которая совместно с отдельно расположенным настроечным устройством с ЧПУ обеспечивает установку всех подводимых опор по программе в заданное положение в пространстве. Блок подводимых опор соединяют с блоком гидроцилиндров в единую силовую систему. КБФ имеет направляющие и устройство для перемещения блоков. Способ настройки КБФ заключается в том, что после установки штоков блока подводимых опор на их торцы устанавливают формующие оболочки с отверждаемым препрегом. Блок подводимых опор соединяют с блоком гидроцилиндров в единую силовую систему и фиксируют. В гидроцилиндрах создают давление, и штоки сжимают формующие оболочки с препрегом. Блоки перемещают по направляющим внутрь СВЧ-камеры, которую закрывают, включают СВЧ-генераторы и приточно-вытяжную вентиляцию. После осуществляют запрограммированный режим полимеризации. Преимущество предложенных изобретений заключается в повышении качества деталей. 2 с.п. ф-лы, 1 ил.
|
