| УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛЫХ ИЗДЕЛИЙ ИЗ ТЕРМОПЛАСТОВ |  |
Номер публикации патента: 2173260 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B29C049/04 B29C049/14 | | Аналоги изобретения: | ЗАВГОРОДНИЙ В.К. Механизация и автоматизация переработки пластических масс. - М.: Машиностроение, 1970, с.160 - 162. RU 2096176 С1, 20.11.1977. DE 2345808 A, 14.07.1977. US 3743466 A, 03.07.1973. FR 2235788 А1, 31.01.1975. DE 4402091 A1, 04.08.1994. US 3849049 A, 19.11.1974. SU 1537562 A1, 23.01.1990. |
| Имя заявителя: | Аленин Алексей Иванович | | Изобретатели: | Аленин А.И. | | Патентообладатели: | Аленин Алексей Иванович |
Реферат | |

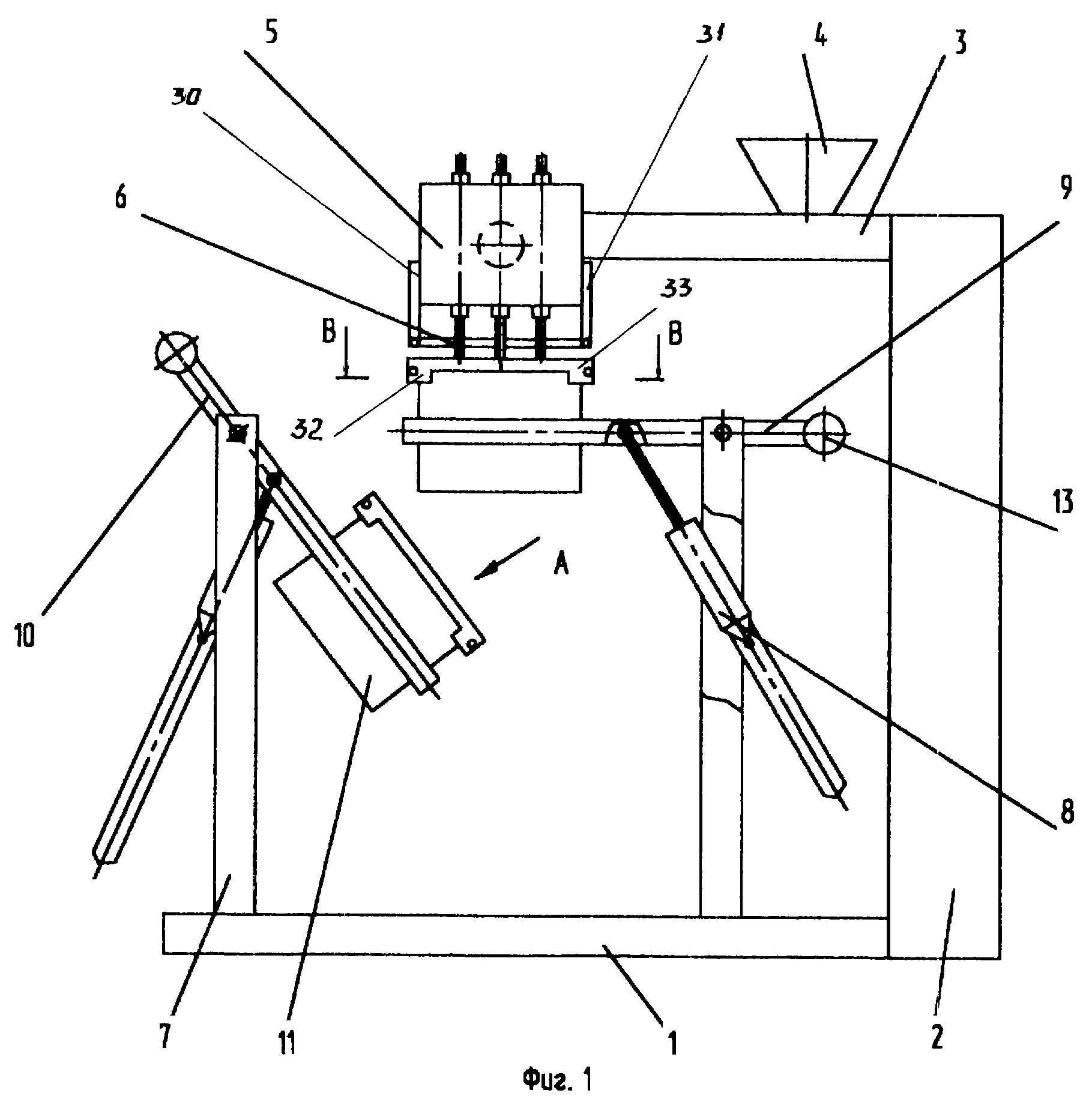

Изобретение относится к устройствам для переработки пластмасс и может быть использовано в производстве емкостей, таких как бутылки, флаконы, из термопластов методом экструзии с раздувом. Устройство содержит формующий механизм, включающий экструдер для изготовления трубчатых заготовок перед раздувом, формующую оснастку, верхние и нижние подвижные зажимы. Формующая оснастка включает разъемную выдувную форму из двух полуформ и приспособление для выдувания сжатым воздухом. Нижний зажим снабжен продольными окнами, в которых установлены упоры. Упоры неподвижно закреплены на верхней плоскости каждой из двух полуформ и имеют возможность одновременного взаимодействия с верхним зажимом. Формующий механизм снабжен стопорами для обеспечения нижнего зажима, взаимодействующими в процессе работы с отжимными элементами. Отжимные элементы неподвижно закреплены с двух боковых сторон формующей оснастки. Приспособление для выдувания выполнено в виде примыкающего к полости разъема выдувной формы канала нагнетания для прокалывания сжатым воздухом стенки заготовки. Устройство просто по конструкции, удобно в эксплуатации, компактно. 10 ил.
|
