| УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ПУСТОТЕЛЫХ ИЗДЕЛИЙ |  |
Номер публикации патента: 2172247 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B29C049/28 | | Аналоги изобретения: | US 3415915 A, 10.12.1968. WO 99/62692 A1, 09.12.1999. CH 665047 A5, 27.03.1981. US 3257687 A, 28.06.1966. US 4790741 A, 13.12.1988. DE 19506599 A1, 14.03.1996. SU 837313, A, 07.06.1981. US 4983348 A, 08.01.1991. US 2783503 A, 05.03.1957. DE 1136095 A, 06.09.1962. GB 677212 A, 13.08.1952. DE 535012 A, 17.09.1931. SU 1660577 A3, 30.06.1991. FR 1475253 A, 31.03.1967. |
| Имя заявителя: | Закрытое акционерное общество "АВТО-ЭЛЬФ" | | Изобретатели: | Костяков В.Н. | | Патентообладатели: | Закрытое акционерное общество "АВТО-ЭЛЬФ"
Костяков Владимир Николаевич |
Реферат | |

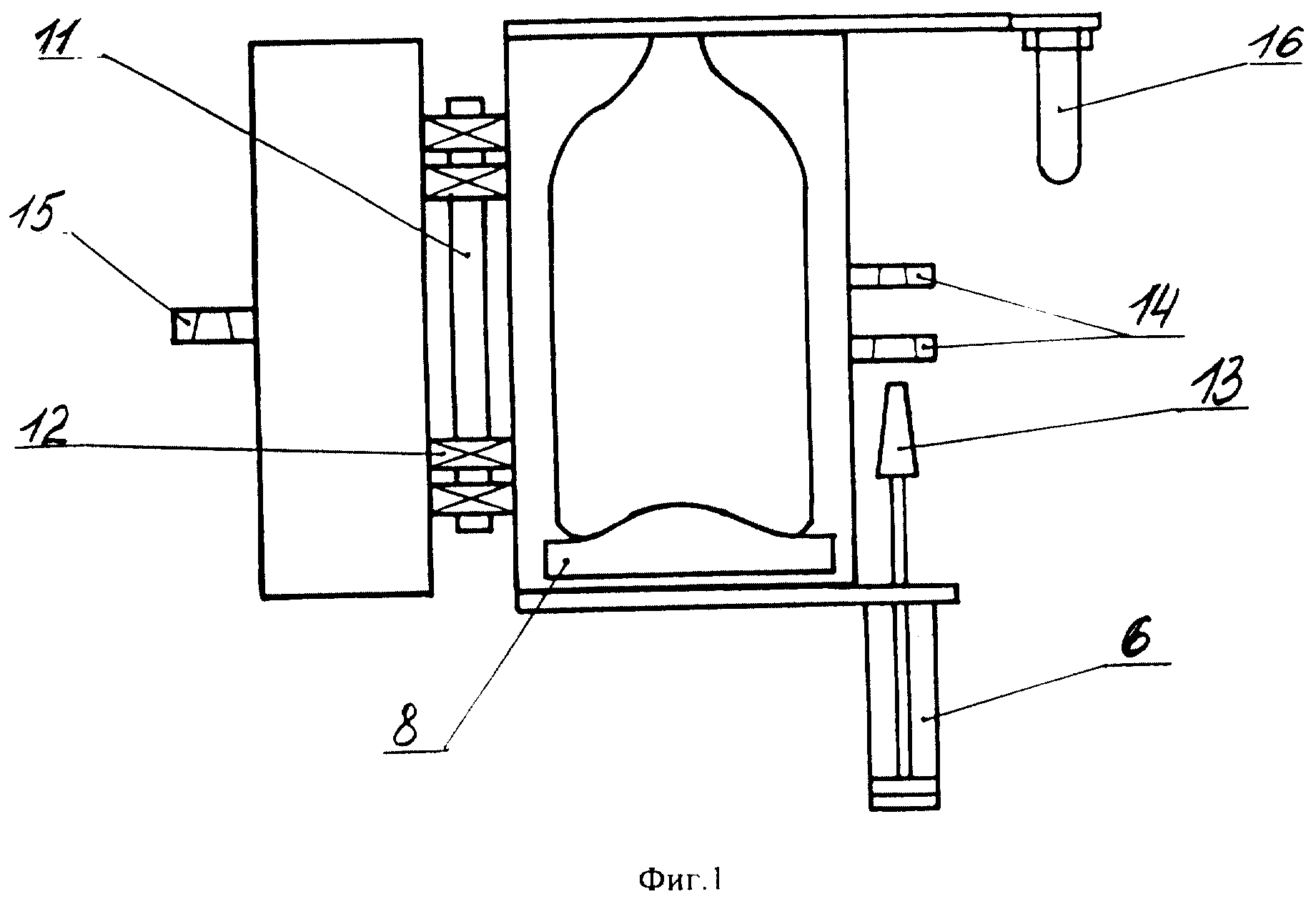

Изобретение относится к устройствам для изготовления пустотелых изделий типа бутылок, флаконов, емкостей и т.п. из предварительно нагретых термопластичных заготовок (преформ) методом выдувания. Установка для изготовления пустотелых изделий методом выдувания, содержащая станину, пресс-форму, состоящую из неподвижной, жестко закрепленной на станине, и подвижной полуформ, и механизм замыкания полуформ. Она снабжена установленным на станине с возможностью радиального перемещения манипулятором. Подвижная полуформа установлена на неподвижной полуформе с возможностью поворота на угол более 90° с помощью петли, ось которой установлена в радиально-упорных подшипниках. Механизм замыкания полуформ предпочтительно выполняется в виде пневмоцилиндра, корпус которого закреплен на станине, а шток шарнирно связан с подвижной полуформой. Установка снабжена выталкивателем готовых изделий, выполненным в виде пневмоцилиндра, а неподвижная полуформа выполнена составной, причем формообразующая часть дна установлена с возможностью линейного перемещения и подпружинена. Установка снабжается также устройством запирания полуформ, выполненным в виде установленного на штоке пневмоцилиндра клина, предназначенного для взаимодействия с коническими отверстиями в кронштейнах, жестко закрепленных на полуформах. Техническим результатом является создание высокопроизводительной, безопасной и надежной установки для изготовления пустотелых изделий из преформ. 3 з.п.ф-лы, 4 ил.
|
