US 2002125609 A1, 12.09.2002. ЕР 0007556 A1, 06.02.1980. US 2002113339 A1, 22.08.2002. US 4787598 A, 29.11.1988. RU 2005121532 A, 20.01.2006.
Имя заявителя:
УНИКОР ГМБХ (DE)
Изобретатели:
ФЕЗЕЛЬ Штефан (DE)
Патентообладатели:
УНИКОР ГМБХ (DE)
Приоритетные данные:
12.10.2007 DE 102007049656.9
Реферат

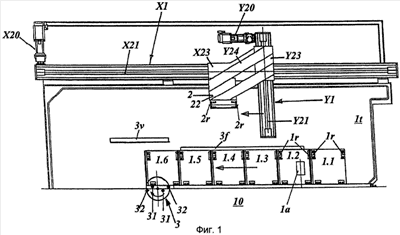

Корругатор предназначен для профилирования гофрированных термопластмассовых труб из расплавленной пластмассовой трубы, выходящей из экструзионного устройства. Экструзионное устройство содержит подвижные формовочные зажимы (1.1-1.6), которые двигаются по кругу в линейной формовочной секции (10) и образуют формовочный канал. Захватное устройство (2) имеет захват для левых и захват для правых формовочных зажимов с направляющим и приводным устройством, при этом выполнен захват (2), имеющий отдельное направляющее и приводное устройство для правых формовочных зажимов, и захват (2) с отдельным направляющим и приводным устройством для левых формовочных зажимов. Направляющее и приводное устройство каждого захвата (2) имеет направляющее по оси X устройство (X1) и приводное устройство (Х20) для элемента (Х22) в направлении по оси X и направляющее по оси Y устройство (Y1) и приводное устройство (Y20) для направления и привода захватного элемента (Y22) в направлении по оси Y. Направляющее устройство (X1) и направляющее устройство (Y1) имеют ремень (Х21, Y21), приведенный в положение циркуляционного движения вдоль направления X и Y, и имеют приводной ходовой винт с резьбой, проходящий вдоль направления X и Y. Корругатор обеспечивает максимальное использование площади поверхности для перемещения формовочных зажимов. 10 з.п. ф-лы, 7 ил.
