SU 906352 A, 15.02.1982. SU 1598860 A3, 07.10.1990. US 5582849 A, 10.12.1996. US 4787598 A, 29.11.1988.
Имя заявителя:
УНИКОР ГМБХ (DE)
Изобретатели:
ФЕЗЕЛЬ Штефан (DE)
Патентообладатели:
УНИКОР ГМБХ (DE)
Приоритетные данные:
12.10.2007 DE 102007049655.0
Реферат

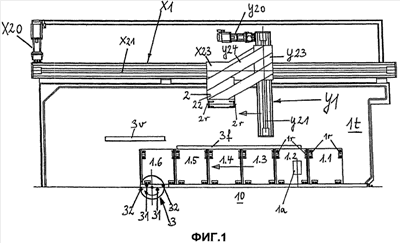

Предлагается гофрировочное устройство для формования термопластичных гофрированных труб из выходящего из экструзионного устройства рукава пластмассового расплава, содержащее направляемые по замкнутой траектории на линейном формовочном участке (10) формовочные колодки (1.1-1.6), которые расположены попарно друг за другом на формовочном участке (10) с образованием формовочного канала. Пары формовочных колодок образованы из левой и правой формовочных колодок (1.1-1.6) и окружают для образования формовочного канала цилиндрическое формовочное полое пространство. Предусмотрены захваты (2) для возвращения формовочных колодок (1.1-1.6) с конца формовочного участка (10) в начало формовочного участка (10). В конце формовочного участка (10) расположено устройство для разъема формы, которое имеет, по меньшей мере, один приводимый в движение поворотный диск (3). Диск (3) имеет первый поводок (31) и второй поводок (32), которые расположены так, что расстояние от первого поводка (31) до центральной поворотной оси меньше расстояния от второго поводка (32) до центральной поворотной оси. За счет этого в начале процесса разъема формы первый поводок (31) воздействует с меньшим рычажным плечом, а затем второй поводок (32) с большим рычажным плечом в процессе разъема на формовочные колодки. 2 н. и 14 з.п. ф-лы, 7 ил.
